频率：14.400MHz~32.768MHz

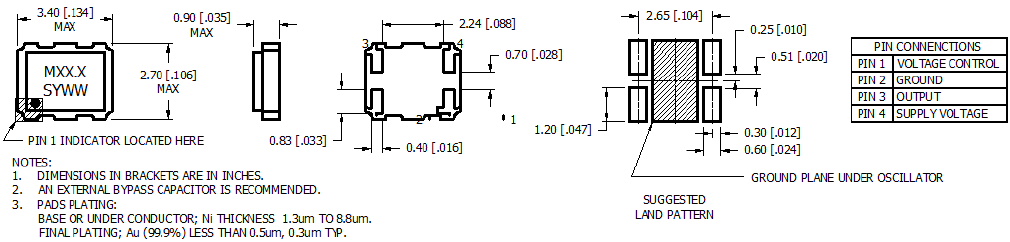

尺寸：3.4*2.7*0.9mm
Mmdcomp晶振,压控温补晶振,MTSS晶振.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH/SONET发射基站等领域.符合RoHS/无铅.
MMD的产品以其卓越的质量和具有竞争力的价格享誉全球.Mmdcomp晶振公司希望赢得您的业务,并成为您首选的频率控制设备供应商.MMD Monitor / Quartztek始终将其利润再投资到公司中,并继续进行某些战略性投资,以保持技术的领先地位并促进未来的增长.通过提供高质量的产品,有竞争力的价格,及时的交付,可靠的工程支持和无与伦比的灵活性,该公司已与客户建立了密切的长期关系.
超小型、超低频石英晶振晶片的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一.我公司龙湖电子具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.
|

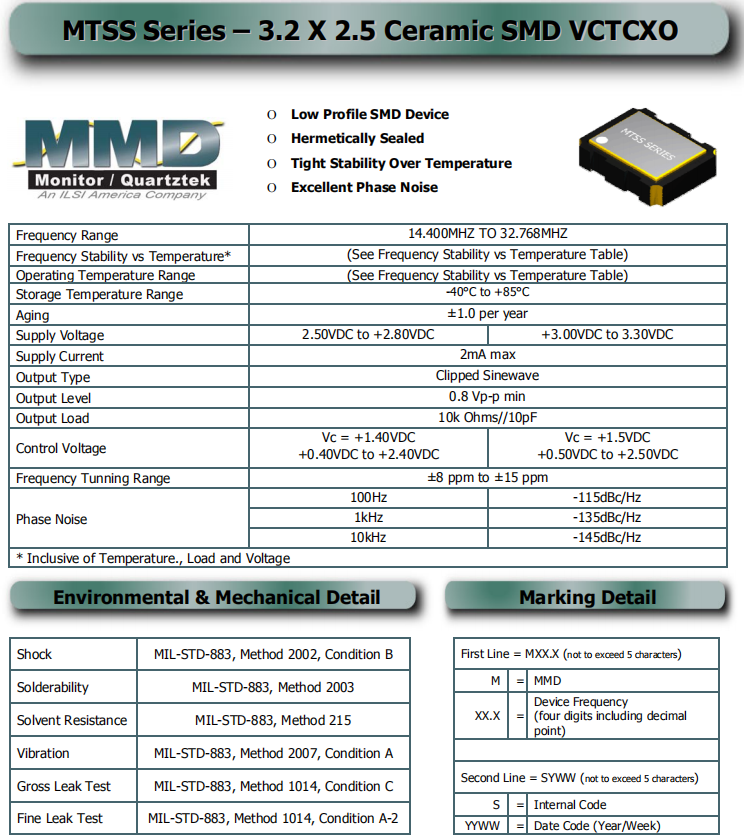

Mmdcomp晶振 |
MTSS晶振 |
|
输出类型 |
Clipped Sine wave |
|
输出负载 |
10pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
+2.5V~+2.8V,+3.0V~+3.3V |
|
频率范围 |
14.400MHz~32.768MHz |
|
频率稳定度 |
±1.0ppm ±1.5ppm ±2.0ppm ±2.5ppm ±3.0ppm ±5.0ppm |
|
工作温度 |
0℃~+50℃ 0℃~+70℃ -20℃+70℃ -30℃~+70℃ -30℃~+80℃ -40℃~+85℃ |
|
保存温度 |
-40℃~+85℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大 |
|
老化率 |
±3 ppm /年最大 |
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
热影响
重复的温度巨大变化可能会降低受损害的3225晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
抗冲击
贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解高精度晶振或包装材料的环境下使用或储藏这些产品.机械振动的影响,当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害振荡器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至普通有源晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
