Mmdcomp晶振,SMD晶振,MSH晶体振荡器

频率：1.544MHz~110.000MHz

尺寸：3.4*2.7*1.3mm

智能手机晶振,进口晶振产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-29952551

LH-1

Mmdcomp晶振,SMD晶振,MSH晶体振荡器.有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

总部位于内华达州里诺,地处南加州偏远地区.MMD Monitor / Quartztek在频率控制行业的大批量,低成本领域中的服务迅速建立了声誉.2002年,MMD收购了Monitor Products和Quartztek,巩固了其在高稳定性,高性能振荡器领域以及军事市场中的地位.Monitor Products在频率控制市场的高稳定性领域,制造定制TCXO晶振和高精度OCXO方面一直是QPL合格的技术领导者.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

LH-2

Mmdcomp晶振	MSH晶振
输出类型	HCMOS
输出负载	15pF
振荡模式	基本/第三泛音
电源电压	+1.8V,+2.5V,+3.3V
频率范围	1.544MHz~110.00MHz
频率稳定度	±20ppm ±25ppm ±50ppm ±100ppm
工作温度	0℃~+70℃ -20℃+70℃ -40℃~+85℃
保存温度	-55℃~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

LH-3

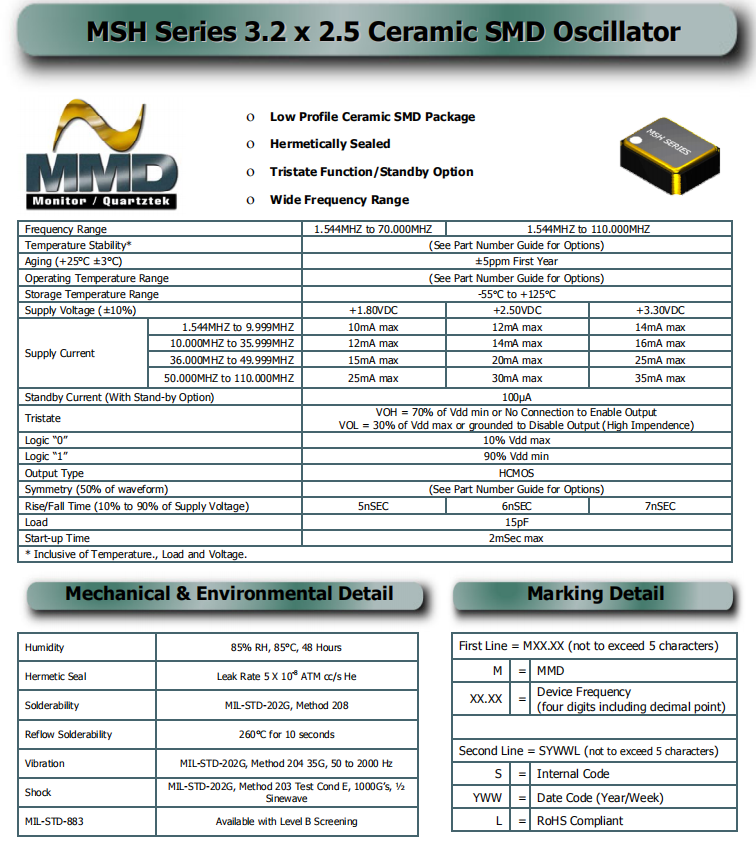

MSH 3225 OSC

LH-4

机械振动的影响

当OSC晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性

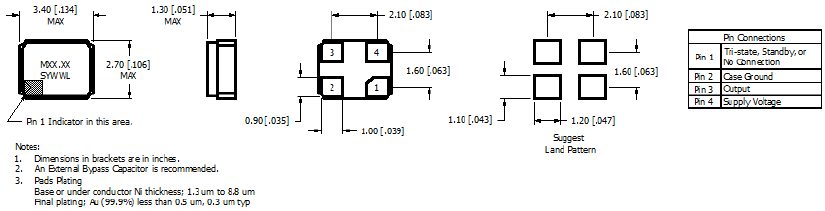

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

耐焊性:

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片3225晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
