频率：6.4-49.152MHz

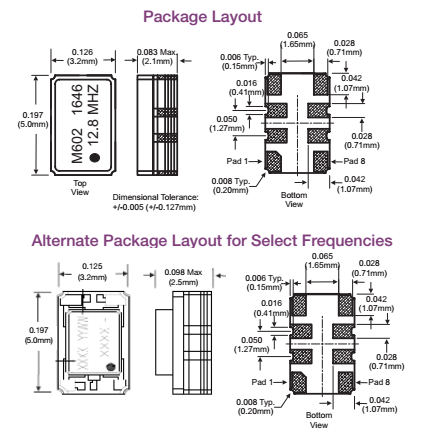

尺寸：5.0*3.2mm
小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
康纳温菲尔德晶振,贴片晶振,M602晶振,康诺-温菲尔德晶振集团是一家以美国为基础的电子产品制造商.在1963年公司成立后,connor- winfield主要专注于设计和制造基于石英的计时电路和振荡器,压电石英晶体、有源晶体、压电陶瓷谐振器,用于广泛的电子应用.在20世纪90年代,connorwinfield扩展到其他产品领域,同时继续专注于其核心的时间根源.
康诺-温菲尔德晶振集团的频率控制产品晶振,石英晶振,有源晶振,压控振荡器等广泛应用于包括电信、局域网、广域网、计算机、其他微处理器和电子设备等多种应用领域.我们专门设计自定义和半自定义频率控制产品,但也提供广泛的标准石英晶体振荡器产品和非晶体振荡器.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
6.4-49.152MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.longhusz.com |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
(1)陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
(2)陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
（3）柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。康纳温菲尔德晶振,贴片晶振,M602晶振
康纳·温菲尔德晶振公司在所有层面上都致力于满足石英晶振,贴片晶振, 温补晶振,石英晶体振荡器等客户的所有要求,通过维护我们的ISO 9001质量体系认证,持续改进我们的流程是我们不断超越客户期望的承诺.对我们来说,石英晶振,贴片晶振, 石英水晶振荡子, 压电石英晶体、有源晶体产品质量不仅仅是一种技术或系统,它是一种无所不包的、毫不妥协的哲学产品,不仅能满足我们客户对于晶振,石英晶体的质量要求,而且还能以各种方式超越它们.
康纳·温菲尔德晶振集团的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.实施创新战略,提高晶振,石英晶振,有源晶振,压控振荡器,钟表晶振,温补晶振的自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标..康纳温菲尔德晶振,贴片晶振,M602晶振
