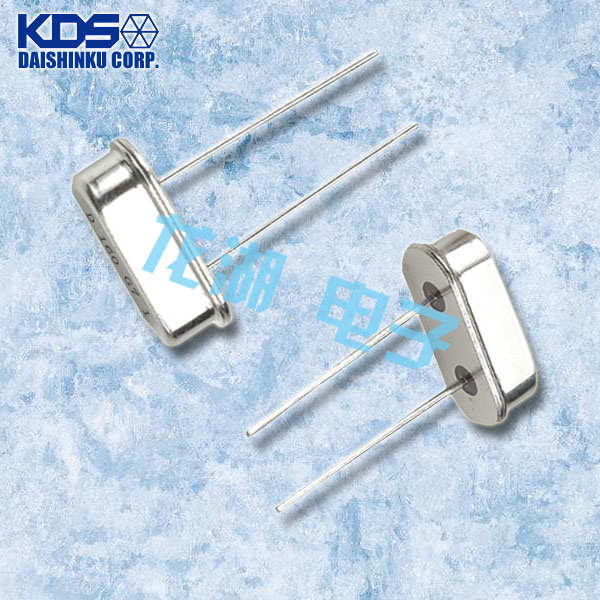

KDS晶振,石英晶体谐振器,AT-49晶振

频率：3.072～70MHz

尺寸：11.0×4.6mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,

订购热线：0755-29952551

LH-1 KDS晶振,石英晶体谐振器,AT-49晶振,日本株式会社大真空晶振总公司设立在日本国兵库县加古川市平冈町新在家，创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件石英晶振以及电子设备生产销售一体化。1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS晶振)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩。

LH-2

KDS晶振规格	单位	AT-49晶振频率范围	石英晶振基本条件
标准频率	f_nom	3.072~70MHZ	标准频率
储存温度	T_stg	-30°C ～ +80°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	50μW	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10^-6 (标准),	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±30 × 10^-6 ^{±50 × 10-6} ^{±100 × 10-6} /-10°C ～ +60°C	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF, 16pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

AT-38 49

LH-4 清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。由于音叉时钟晶振的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认。KDS晶振,AT-49晶振,插件石英晶振
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。

LH-5 日本大真空株式会社KDS晶振将：
1.日本大真空株式会社KDS晶振遵守法规和监管要求，从事环保产品的开发。
2.环境政策，在其业务活动的所有领域，从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器，大真空集团业务政策促进普遍信任的环境管理活动.
3.通过适当控制环境影响的物质，减少能源的使用，以达到节约能源和节约资源的目的。
4.有效利用资源，防止环境污染，减少和妥善处理废物，包括再利用和再循环。
5.通过开展节能活动和减少二氧化碳排放防止全球变暖。
6.避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。
7.推进晶振,石英晶振,有源晶振,压控振荡器, 压电石英晶体、有源晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
8.遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。
9.根据环境方针制定环境目标和目标，同时促进这些活动，并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。KDS晶振,石英晶体谐振器,AT-49晶振
