JAUCH晶振,贴片晶振,JXS22-WA晶振

频率：12.0-54.0MHz

尺寸：2.5*2.0mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

订购热线：0755-29952551

LH-1 JAUCH晶振,石英晶振,,JXS22P4晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

LH-2

Jauch晶振规格	单位	晶振频率范围	石英晶振基本条件
标准频率	f_nom	12.0-54.0MHz	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	500μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±20× 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.longhusz.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12~32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

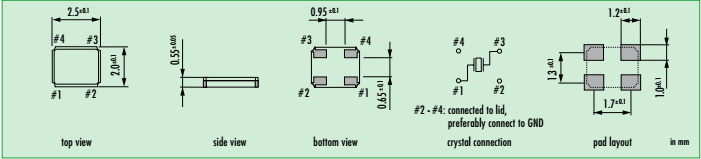

JXS22-WA 2520

LH-4

晶体频率与负载电容的变化要求：

如果由频率计数器测量的频率比目标频率高，要增加石英晶振的电容（CL，或Cd以及C 8）的值，以降低频率到目标频率，反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善，这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后，谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率，我们可以通过以下三种方法改进：

方法1：降低产品线路外部电容（Cd和CG）的值，并通过晶体具有较低负载电容（CL）。

方法2：采用小电阻（RR）的晶体。

方法3：使用镉和CG的不等价的设计。

我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本，保证安全。请用频率计数器来测量所述晶体，以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格，请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率，反之亦然高得多系统不能正常工作，由于输出频率会偏差很大。JAUCH晶振,贴片晶振,JXS22-WA晶振

LH-5 Jauch晶振环保事项：

Jauch晶振公司在现行法规框架内保障职业健康和安全,并支持持续发展和改善工作环境.它定期提供有关健康保护、安全标准和安全程序的信息.当前立法.工作环境被安排符合法定的规章制度,确保员工的福利.Jauch集团把安全健康的工作环境视为理所当然的事情,因为它还有助于提高石英晶振,有源晶振,压控振荡器, 温补晶振,石英晶体振荡器等产品和服务的质量.

Jauch晶振严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意.JAUCH晶振,贴片晶振,JXS22-WA晶振
