JAUCH晶振,贴片晶振,JO21晶振

频率：1.625-54.0MHZ

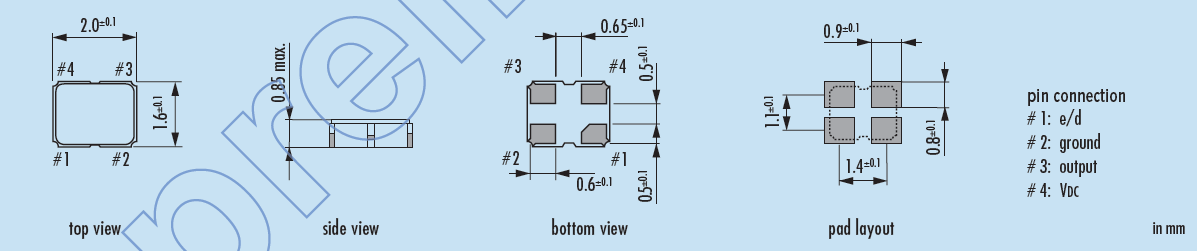

尺寸：2.0*1.6mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-29952551

LH-1 JAUCH晶振,石英晶振,JO21晶振,2016mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

LH-2

Jauch晶振规格	单位	晶振频率范围	石英晶振基本条件
标准频率	f_nom	1.625-54.0MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	500μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±20× 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.longhusz.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12~32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

jo21 1.8V 2016 OSC

LH-4

大家都知道晶振其实分为很多的类别，比如陶瓷谐振器，以及石英晶体谐振器，石英晶体振荡器，那么石英晶体振荡器又称呼为有源晶振，何为有源晶振？有源的意思就是带有电压功能，是只产品在使用过程中首先需要通过电压起振，一般有源晶振的电压在3.3V-5V之间。其实有源晶振在细分的情况下又能分成压控振荡器（VCXO）以及温补晶振(TCXO)这两者又可以合并为压控温补晶振（VC-TCXO），压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能，当石英晶振在使用过程中遇到电压变大或者变小的情况下，产品可以在自带电压功能的情况下把电压控制在可接受范围，以及控制振荡器的PPM精度，不超出在需要的频率内，使其能够稳定的给CPU提供精准信号，这就是压控振荡器的主要特点。

那么温补晶振（TCXO）又有什么特点，温补晶振简单的来说就是在工作过程中起到温度补偿功能，那怎么个温度补偿法呢？其实原理跟压控振荡器一样，比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压。温补晶振在工作过程中如果遇到了温度变化很大的情况下，那这个时候温度补偿就起作用了，比如说温补晶振的基本精度要求是0.5PPM，常温要求是2ppm，那如果低温超出的常温的情况下，晶体的温补功能就会把精度控制在一定的范围内，使精度变化在一个要求值的范围，稳定在高精度要求内给CPU提供稳定的信号。

LH-5 Jauch晶振环保事项：

Jauch晶振公司在现行法规框架内保障职业健康和安全,并支持持续发展和改善工作环境.它定期提供有关健康保护、安全标准和安全程序的信息.当前立法.工作环境被安排符合法定的规章制度,确保员工的福利.Jauch集团把安全健康的工作环境视为理所当然的事情,因为它还有助于提高石英晶振,有源晶振,压控振荡器, 温补晶振,石英晶体振荡器等产品和服务的质量.

Jauch晶振严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意.

严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,优先选用安全系数高的石英晶振, 石英晶体谐振器,石英晶体材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康.JAUCH晶振,贴片晶振 ,JO21晶振
