频率：15.476~1300MHz

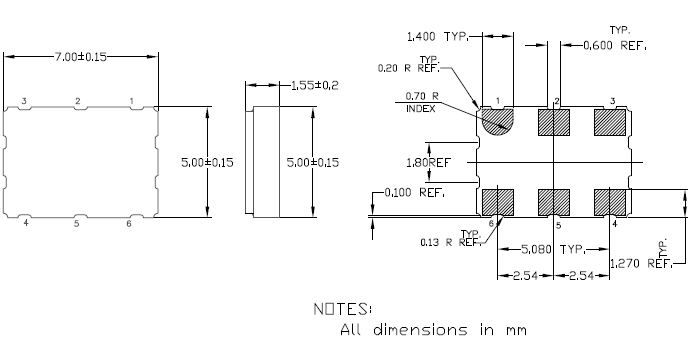

尺寸：5.0×7.0mm
有源石英晶振，无论是温补晶体也好，压控晶振也罢，产品均采用了，离子刻蚀调频技术，比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm，一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内
IDT晶振,8N4S271晶振,有源贴片晶振,IDT晶振集团在RF、高性能定时、存储接口、实时互联、光互联、无线电源及智能传感器方面的市场导向型产品,是该公司一系列广泛的通信、计算、消费、汽车和工业领域混合信号完整解决方案的一部分.IDT的设计、生产、销售场所和经销合作伙伴遍及全世界,主要生产晶振,石英晶振,有源晶振,温补晶体振荡器,压电石英晶体元器件、压电石英晶体、有源晶体等元器件.
IDT开发了与数字系统相结合的半导体解决方案，例如处理器和内存，彼此之间，以及物理世界。在IDT，我们认为作为一个行业领导者，我们在解决我们星球上一些最伟大的社会和环境挑战方面发挥了关键作用。IDT的传感器信号调节器适用于各种汽车应用，包括电力转向、排放控制、可变阀门定时、液位测量、航向通风和空调(HVAC)。
|
项目 |
符号 |
8N4S271晶振规格说明 |
条件 |
|
输出频率范围 |
f0 |
15.476MHz to 1300MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.longhusz.com/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
晶振使用注意事项
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用石英贴片晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
激励功率
在晶体单元上施加过多驱动力，会导致无源晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 （请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致压电石英晶体振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电（请参阅“负载电容”章节内容）IDT晶振,8N4S271晶振,有源贴片晶振
