频率：15.476~1300MHz

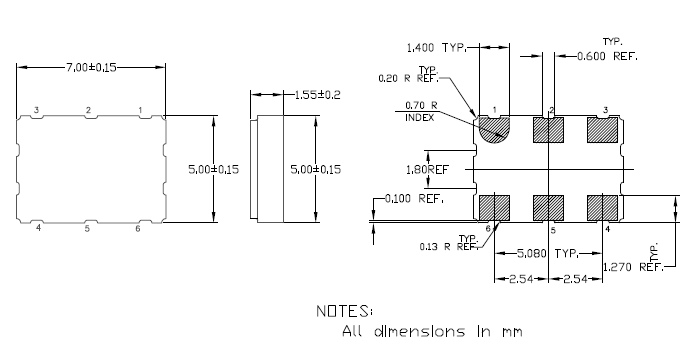

尺寸：5.0×7.0mm
贴片有源石英晶振是指在普通无源晶体上增加了电压，内部集成了相应IC与电容电阻，需要在净化万级车间生产，并且在密封机器设备中焊接加盖，内部封装模式是指在真空封装区域内进行封装。
IDT晶振,8N3S272晶振,差分输出晶振,IDT晶振集团在RF、高性能定时、存储接口、实时互联、光互联、无线电源及智能传感器方面的市场导向型产品,是该公司一系列广泛的通信、计算、消费、汽车和工业领域混合信号完整解决方案的一部分.IDT的设计、生产、销售场所和经销合作伙伴遍及全世界,主要生产晶振,石英晶振,有源晶振,温补晶体振荡器,压电石英晶体元器件、压电石英晶体、有源晶体等元器件.
差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款有源晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围.
|
项目 |
符号 |
8N3S272晶振规格说明 |
条件 |
|
输出频率范围 |
f0 |
15.476MHz to 1300MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.longhusz.com/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
晶振使用注意事项
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。IDT晶振,8N3S272晶振,差分输出晶振
IDT 晶振集团环保基本理念：
IDT 晶振集团采用系统的方法来解决其产品的环境影响
开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的石英晶振,贴片晶振
采用对环境尽可能健康的生产工艺
在晶振,石英晶振,有源晶振,压控振荡器开发和制造过程中使用对环境健康的、可回收利用的材料
为开发高效的、对环境影响最小的运输系统而工作
无论公司在世界何处,其经营都应保证生产过程和产品符合同等的环境标准
确保业务合作伙伴对环境问题同等关注
从事并参与环境领域的研究和开发活动
以公开和客观的方式提供有关其环境影响的信息
IDT 晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.
集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.
IDT 晶振集团将在各领域内的晶振,石英晶振,有源晶振,压控振荡器商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等。IDT晶振,8N3S272晶振,差分输出晶振
