加高晶振,贴片晶振,HSO751S晶振

频率：1.8~220.0MHZ

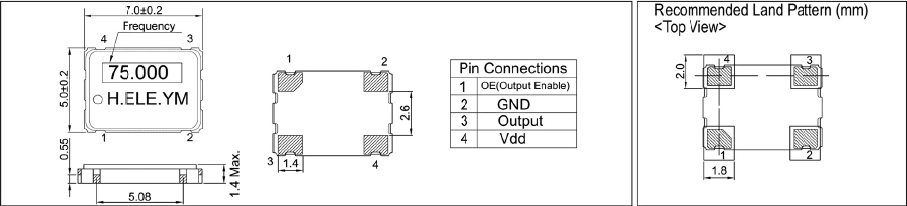

尺寸：7.0X5.0mm

小型SMD有源晶振,从最初超大体积到现在的7050mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

订购热线：0755-29952551

LH-1

加高晶振,贴片晶振,HSO751S晶振,3225mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

加高晶振产品技术方面,除了不断提升,有源晶振,压控振荡器,贴片晶振,的精密度及稳定性之外,我们更专注开发高温度耐受性的产品、特殊应用领域之规格,并朝小型化开发设计,以满足终端产品的发展趋势.加高电子历经近40年的经营,在追求技术及销售之余,我们更竭力于环境的保护,投入绿色化产品及材料的开发,秉持『取之于社会,用之于社会』的理念,推动环保、节能及社会回馈等生活概念,期盼带动我们企业的同仁、供货商伙伴及客户群参与并发起社会活动,共同创造美好、健康的未来.

石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶振元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

LH-2

加高晶振规格	单位	HSO751S晶振频率范围	石英晶振基本条件
标准频率	f_nom	1.8~220.0MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年
