Greenray晶振,贴片晶振,T1307晶振

频率：10.000MHz~50.000MHz

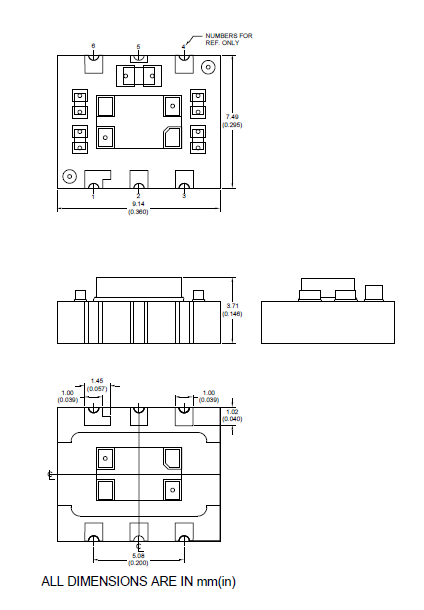

尺寸：9.14*7.49mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-29952551

LH-1

Greenray晶振,贴片晶振,T1307晶振.大体积SMD有源晶振，具备超低加速度，灵敏度，产品本身具有温度补偿作用，高低温度稳定性：频率精度高0.5PPM~2.0ppm，因产品性能稳定，精度高等优势，被广泛应用到一些比较高端的数码通讯产品领域，GPS全球定位系统，智能手机，WiMAX和蜂窝和无线通信等产品，符合RoHS/无铅。
格林雷有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

LH-2

型号		T1307晶振
输出频率范围		10~50MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.3V+5.0V
电源电压（Vcc）		+3.3V/+5.0V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±2.0×10-6 max.（After 2 reflows）
	温度特性	±0.2×10-6,±2.5×10-6 max./-40~+85℃ ±0.5×10-6,±2.5×10-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

t1307 17.78 x 17.78 TCXO

LH-4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近进口晶体振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶体的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。Greenray晶振,贴片晶振,T1307晶振
通电
不建议从中间电位和/或极快速通电，否则会导致贴片振荡器无法产生振荡和/或非正常工作。
