Golledge晶振,贴片晶振,GWX26晶振

频率：32.768KHz

尺寸：2.0*6.0mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能

订购热线：0755-29952551

LH-1

Golledge晶振,贴片晶振,GWX26晶振,普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

石英晶振产品电极的设计

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。

对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。

LH-2

高利奇晶振规格	单位	晶振频率范围		石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	16pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

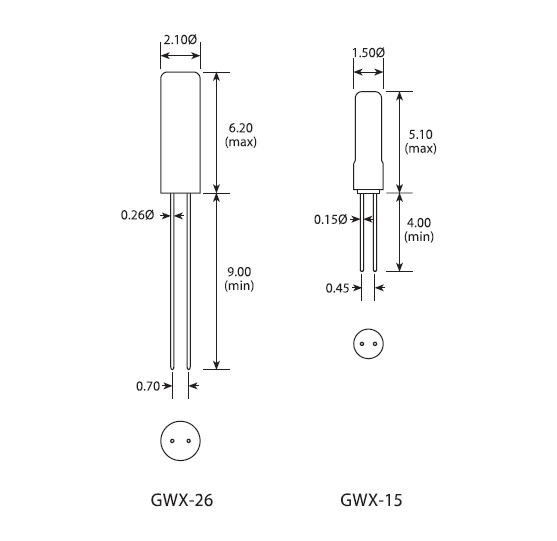

gwx 2-6

LH-4

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

每个封装类型的注意事项

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。Golledge晶振,贴片晶振,GWX26晶振

LH-5

作为世界领先的石英晶振,贴片晶振, 石英晶体谐振器,石英晶体供应商,高利奇晶振公司敏锐地意识到我们的责任,确保我们的产品不受有害物质和高度关注的物质的影响,而且所有的部件材料都是由无冲突地区负责的.

高利奇石英晶振公司认真对待环境,管理环境管理系统,并将其重新编码到ISO14001.我们的环境政策,作为我们不断改进的动力的一部分,我们也鼓励员工在生活的各个方面都意识到他们对环境的影响.

Golledge晶振遵守所有适用的有关环境、健康和安全的法律和法规，以及公司自己的有关环境、工业卫生和安全的方针和承诺.

高利奇石英晶振公司培训我们团队中的每一个成员,了解他们自己的工作对环境的影响,在可能选择有或正在努力争取的供应商ISO14001的情况下.此外,我们还积极鼓励我们的员工将他们工作生活中所获得的环境意识应用到他们自己的私人生活中.我们遵守ISO14001原则,努力实现完全的法规遵循.Golledge晶振,贴片晶振,GWX26晶振
