频率：32.768KHZ

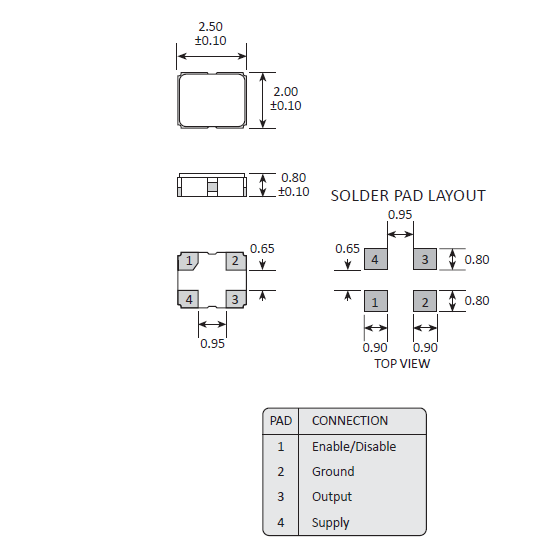

尺寸：2.5*2.0*0.8mm
Golledge晶振,进口有源晶振,GAO-3201振荡器.有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
高利奇进口晶振的全部产品是在本网站的产品领域指定的,是最新信息的确定来源,包括数据表、产品公告、白皮书等.我们的产品广泛应用于电子工业,包括电信、卫星、微处理器、航空航天、汽车、仪器和医疗应用.golledge是英国晶振发展最快的频率产品晶振厂家供应商.我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意.
石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围.石英晶振晶片厚度与频率的关系为:在压电晶体行业,龙湖电子生产晶振频率的高低是显示龙湖电子技术水平的一个方面,我公司龙湖电子通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家龙湖电子的竞争力,使晶振厂家龙湖电子在高频石英晶振的研发及生产领先于国内其它公司.
|

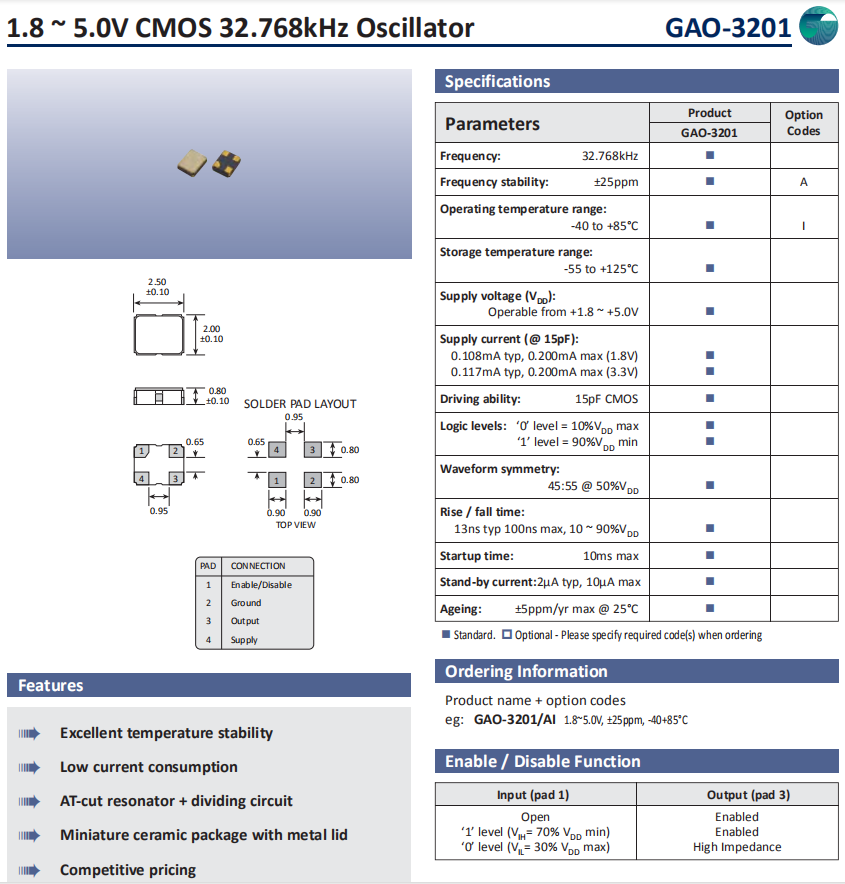

Golledge晶振 |
GAO-3201晶振 |
|
输出类型 |
CMOS |
|
输出负载 |
15pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
+1.8V~+5.0V |
|
频率范围 |
32.768KHZ |
|
频率稳定度 |
±25ppm |
|
工作温度 |
-40℃~+85℃ |
|
保存温度 |
-55℃~+125℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大 |
|
老化率 |
±3 ppm /年最大 |
引线类型产品
当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.
热影响
重复的温度巨大变化可能会降低受损害的2520晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
装载
SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得贴片晶体产品(石英晶体谐振器、振荡器、声表面滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.
保管
保管在高温多湿的场所可能会导致端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
