百利通亚陶晶振,4脚无源谐振器,FX晶振

频率：6.0~125.0MHz

尺寸：6.0*3.5mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品。

订购热线：0755-29952551

LH-1

百利通亚陶晶振,4脚无源谐振器,FX晶振,Diodes 公司为领先业界的高质量应用特定标准产品全球制造商与供货商，产品涵盖广泛领域，包括独立、逻辑、模拟及混合讯号半导体市场。Diodes 服务的市场包括消费性电子、计算机、通讯、工业及汽车市场。
Diodes 的产品包括二极管、整流器、晶体管、MOSFET、保护装置、特定功能数组、单闸极逻辑、放大器与比较器、霍尔效应与温度传感器、电源管理装置 (包括 LED 驱动器)、AC-DC 转换器与控制器、DC-DC 开关与线性稳压器，以及电压参考与特殊功能装置 (例如 USB 电源开关、负载开关、电压监控器及马达控制器)，其百利通亚陶晶振也为该公司产品之一，小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品。

晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.

LH-2

亚陶晶振	FX
晶振尺寸大小 (长宽高)	6.0*3.5mm
晶振频率	6.000MHz~125.000MHz
频率偏差 (25±3℃)	±10ppm, ±20ppm, ±30ppm, or ±50ppm (–20 to +70°C)
频率温度特性 (以25℃为基准)	±30ppm, or ±50ppm (–40 to +85°C)
工作温度范围 (*1)/储存温度范围 (℃)	-10 — +70 / -40 — +85
等效串联电阻 (额定频率:以上～未满)	Max. 100Ω (9.5 — 15MHz)--Max. 50Ω (15 — 55MHz)
驱动功率	50µW (Max. 500µW)
负载电容	8pF,12pF,16pF,20pF,32pF

LH-3

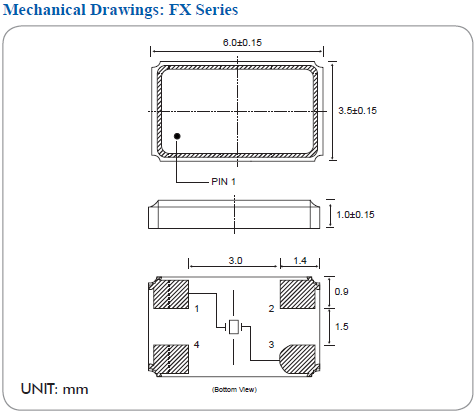

FX 6035

LH-4

所有产品的共同点百利通亚陶晶振,4脚无源谐振器,FX晶振
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）

LH-5

百利通亚陶晶振公司制作所基于高尚的企业道德，遵循其经营理念，以继续成为受社会信赖的公司为目标，承诺遵守法律和法规，实施高度透明的管理、尊重人权、维护健康与安全、为社会发展和环境保护做出贡献，建立了绿色经营活动的框架，通过共享与绿色经营有关的信息，生产石英贴片晶振的同时致力于开展有效的和实际效果大的环保活动，并强化企业的管治能力。Diodes 公司总部及美洲销售办公室位于美国德州普拉诺 (Plano) 与加州米尔皮塔斯 (Milpitas)。设计、营销与工程中心位于普拉诺、米尔皮塔斯、台湾台北；台湾桃园市、台湾竹北市、英国曼彻斯特及德国纽豪斯 (Neuhaus)。Diodes 的晶圆生产设施位于密苏里州堪萨斯市及曼彻斯特，另外在中国上海亦设有一座生产设施。Diodes 在中国上海、济南、成都、扬州，以及香港、纽豪斯及台北设有组装与测试设施。另外在多个据点设有工程、销售、仓储及物流办公室，包括台北、香港、曼彻斯特、中国上海、深圳、南韩城南市以及德国慕尼黑，并于世界各地设有支持办公室。百利通亚陶晶振,4脚无源谐振器,FX晶振
