频率：1.00-125.0MHZ
尺寸：5.0*3.2MM
贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
ECS晶振,贴片晶振,ECS-P53晶振,体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。
|
项目
符号
规格说明
条件
输出频率范围
f0
1.00-125.0MHZ
请联系我们以便获取其它可用频率的相关信息
电源电压
VCC
1.60 V to 3.63 V
请联系我们以了解更多相关信息
储存温度
T_stg
-55℃ to +125℃
裸存
工作温度
T_use
G: -40℃ to +85℃
请联系我们查看更多资料http://www.longhusz.com
H: -40℃ to +105℃
J: -40℃ to +125℃
频率稳定度
f_tol
J: ±50 × 10-6
L: ±100 × 10-6
T: ±150 × 10-6
功耗
ICC
3.5 mA Max.
无负载条件、最大工作频率
待机电流
I_std
3.3μA Max.
ST=GND
占空比
SYM
45 % to 55 %
50 % VCC 极, L_CMOS≦15 pF
输出电压
VOH
VCC-0.4V Min.
VOL
0.4 V Max.
输出负载条件
L_CMOS
15 pF Max.
输入电压
VIH
80% VCC Max.
ST 终端
VIL
20 % VCC Max.
上升/下降时间
tr / tf
4 ns Max.
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间
t_str
3 ms Max.
t=0 at 90 %
频率老化
f_aging
±3 × 10-6 / year Max.
+25 ℃, 初年度,第一年
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
7-1:机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
7-2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

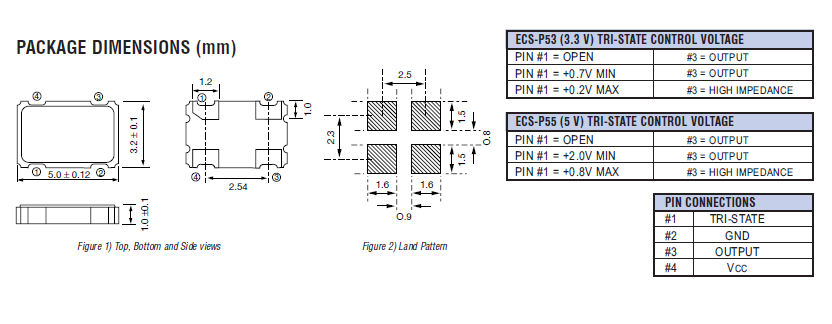

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
