频率：1.544-125.0MHZ
尺寸：5.0*3.2MM
贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
ECS晶振,贴片晶振,ECS-3961晶振,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，龙湖电子生产晶振频率的高低是显示龙湖电子技术水平的一个方面，我公司龙湖电子通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家龙湖电子的竞争力，使晶振厂家龙湖电子在高频石英晶振的研发及生产领先于国内其它公司。
|
项目
符号
规格说明
条件
输出频率范围
f0
1.544-125.0MHZ
请联系我们以便获取其它可用频率的相关信息
电源电压
VCC
1.60 V to 3.63 V
请联系我们以了解更多相关信息
储存温度
T_stg
-55℃ to +125℃
裸存
工作温度
T_use
G: -40℃ to +85℃
请联系我们查看更多资料http://www.longhusz.com
H: -40℃ to +105℃
J: -40℃ to +125℃
频率稳定度
f_tol
J: ±50 × 10-6
L: ±100 × 10-6
T: ±150 × 10-6
功耗
ICC
3.5 mA Max.
无负载条件、最大工作频率
待机电流
I_std
3.3μA Max.
ST=GND
占空比
SYM
45 % to 55 %
50 % VCC 极, L_CMOS≦15 pF
输出电压
VOH
VCC-0.4V Min.
VOL
0.4 V Max.
输出负载条件
L_CMOS
15 pF Max.
输入电压
VIH
80% VCC Max.
ST 终端
VIL
20 % VCC Max.
上升/下降时间
tr / tf
4 ns Max.
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间
t_str
3 ms Max.
t=0 at 90 %
频率老化
f_aging
±3 × 10-6 / year Max.
+25 ℃, 初年度,第一年
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
7-1:机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
7-2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

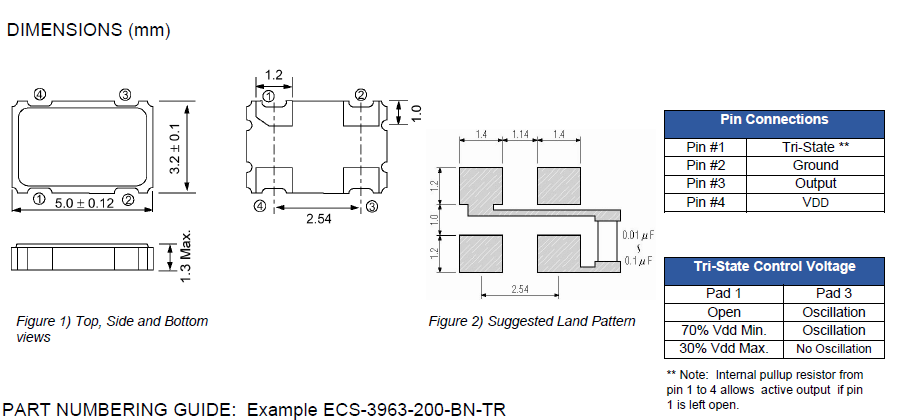

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
ECS Inc国际晶振集团重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
加强污染防治,减少现有的污染废弃物以及在未来晶振,陶瓷谐振器, 压控振荡器, 石英水晶振荡子生产制造中所产生的污染.
ECS Inc国际晶振集团所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
ECS晶振集团以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.
