频率：16~20MHz

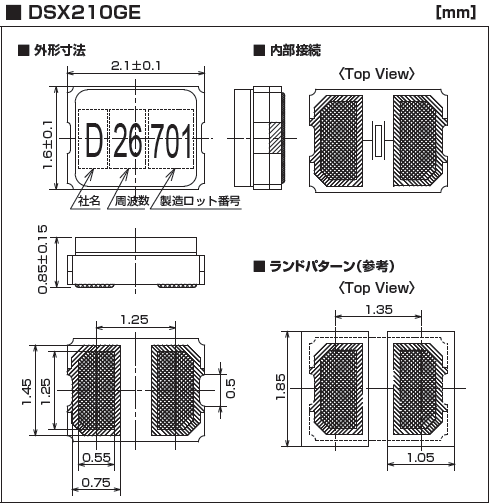

尺寸：2.1×1.6mm
小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良。
KDS晶振,DSX210GE晶振,贴片晶振,日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高。所生产石英晶振，陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国，到中国，新加坡，泰国和其他亚洲国家。以“依赖”为公司方针，以客户为导向，创新高效的经营管理，努力创造利润，履行企业社会责任。
日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS晶振)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.
|
KDS晶振规格 |
单位 |
DSX210GE晶振范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
16~20MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +150°C |
裸存 |
|
工作温度 |
T_use |
-30°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
10μW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～ +70°C
|
超出标准的规格请联系我们.
|
|
负载电容 |
CL |
12pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
所有产品的共同点
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.KDS晶振,DSX210GE晶振,贴片晶振
日本大真空株式会社KDS晶振将：
通过适当控制环境影响的物质，减少能源的使用，以达到节约能源和节约资源的目的。有效利用资源，防止环境污染，减少和妥善处理废物，包括再利用和再循环。通过开展节能活动和减少二氧化碳排放防止全球变暖。避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。
环境政策，在其业务活动的所有领域，从开发、生产和销售的压电石英晶体元器件、石英晶体谐振器、有源晶体、压电陶瓷谐振器，大真空集团业务政策促进普遍信任的环境管理活动.
KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
推进晶振,压控振荡器, 压电石英晶体、有源晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。KDS晶振,DSX210GE晶振,贴片晶振
