频率：9.6~52MHz

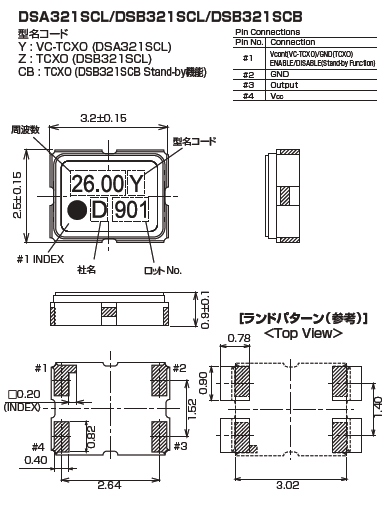

尺寸：2.5×2.0mm,3.2×2.5mm
温补晶振（TCXO）,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求。
KDS晶振,DSA221SCL晶振,DSA321SCL晶振,贴片有源晶振.KDS晶振公司自1959年的创业以来，大真空晶振公司是“信赖的人”、“信赖的产品”、“信赖的企业”、“信赖的企业”、“信赖”的理念的基础、高度化的时代的需求的产品制作，与世界中的客户缔结了信赖的羁绊。KDS晶振公司作为全球事业的水晶装置，开发了对地球环境的水晶装置，更加方便舒适的下一代电子社会的实现贡献过来。
KDS主要生产温补晶振（TCXO）、恒温晶振（OCXO）、压控晶振（VCXO）、时钟晶振（SPXO）、石英晶体谐振器（Crystal Resonators）、晶体滤波器（Crystal Filters）等产品；其产品广泛用于手机、对讲机、GPS/北斗定位仪、汽车电子系统、倒车雷达、小型基站、LTE、RFID、激光测距仪、笔记本、平板电脑、数字集群通信系统、仪器仪表等领域。
|
型号 |
DSA221SCL晶振,DSA321SCL晶振（VC-TCXO） |
|
|
输出频率范围 |
9.6~52MHz |
|
|
标准频率 |
13/19.2/20/26/38.4/40/52MHz |
|
|
电源电压范围 |
+1.68~+3.5V |
|
|
电源电压（Vcc） |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗电流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz） |
|
|
待机时电流 |
- |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//10pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
温度特性 |
±1.0×10-6,±2.5×10-6 max./-30~+85℃ |
|
|
电源电压特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
负载变化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6 max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|
超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下， 晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。KDS晶振,DSA221SCL晶振,DSA321SCL晶振,贴片有源晶振
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
10.操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
11.使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生.
日本大真空株式会社KDS晶振将：
1.通过适当控制环境影响的物质，减少能源的使用，以达到节约能源和节约资源的目的。有效利用资源，防止环境污染，减少和妥善处理废物，包括再利用和再循环。
2.在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。
3.KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
4.创造并提供专研了“省、小、精”的32.768K晶振,温补晶振晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动
5.在积极公开有关环境的信息的同时，通过支持环保活动，广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act），努力提高环境性能，不断改善运用系统。
6.KDS晶振，贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。KDS晶振,DSA221SCL晶振,DSA321SCL晶振,贴片有源晶振
