频率：6M~250MHZ

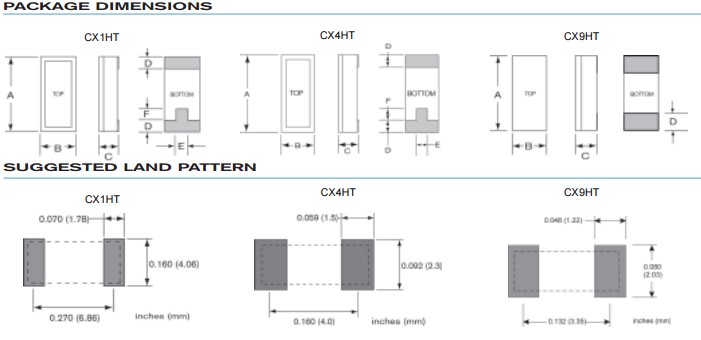

尺寸：8.38X3.94mm
Statek晶振,石英晶体,CX1HT晶振,CX4HT晶振,CX9HT晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
STATEK晶振公司在1970年开创了石英晶体,时钟振荡器的微小型技术,给频率控制行业带来了革命性的变化.时至今日Statek公司依旧注重品质,专注服务不断改进,致力于研发生产超薄,超小型石英晶振,贴片晶振,石英晶振,有源振荡器,温补晶体振荡器以及传感器等器件,产品均在美国研发设计,制造,检测.
STATEK晶振将水晶放置玻璃封装以及陶瓷盖封装内,人造水晶相较于其他使用机械生产的水晶要小的多.所生产水晶元件具有领先优势,具有以下特点：高稳定性,频率精准,保存温度范围广,抗老化性能强等特点.Statek石英晶振,晶体振荡器具有小型化,低功耗,优秀的耐冲击性,抗氧化性佳等特点.广泛使用于全球GPS定位系统,WLAN网络产品,网络控制器,无线基站,程控交换设备,精密仪器,GPS卫星,汽车应用,计算机,全球GPS定位系统,无线通讯,数码产品等等.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体,贴片晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
|
Statek晶振规格 |
单位 |
CX1HT晶振频率范围 |
石英晶振基本条件 |
|
|
标准频率 |
f_nom |
6M~250MHZ |
标准频率 |
|
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
|
负载电容 |
CL |
7pF ～ ∞ |
不同负载要求,请联系我们. |
|
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|
|
Statek晶振规格 |
单位 |
CX4HT晶振频率范围 |
石英晶振基本条件 |
|
|
标准频率 |
f_nom |
14MHZ~250MHZ |
标准频率 |
|
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
|
负载电容 |
CL |
7pF ～ ∞ |
不同负载要求,请联系我们. |
|
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|
|
Statek晶振规格 |
单位 |
CX9HT晶振频率范围 |
石英晶振基本条件 |
|
|
标准频率 |
f_nom |
14MHZ~2500MHZ |
标准频率 |
|
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
|
负载电容 |
CL |
7pF ～ ∞ |
不同负载要求,请联系我们. |
|
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|
所有产品的共同点
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.Statek晶振,石英晶体,CX1HT晶振,CX4HT晶振,CX9HT晶振
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
