希华晶振,贴片晶振,CGX-50322晶振

频率：8~54MHZ

尺寸：5.0*3.2mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.

订购热线：0755-29952551

希华晶振,贴片晶振,CGX-50322晶振，贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
希华晶振承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司. 我们将持续关注企业社会责任各项新议题,使本公司更加完整并落实企业社会责任所有面向.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

希华晶振	单位	晶振参数	石英晶振基本条件
标准频率	f_nom	8~54MHZ	标准频率
储存温度	T_stg	-40∼+90℃, -40∼+125℃	裸存
工作温度	T_use	-40∼+85℃, -40∼+125℃	标准温度
激励功率	DL	10μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30×10 -6 , ±50×10 -6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±50× 10-6	超出标准的规格请联系我们.
负载电容	CL	series, 10pF, 12pF, 16pF, 18pF, 20pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +125°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

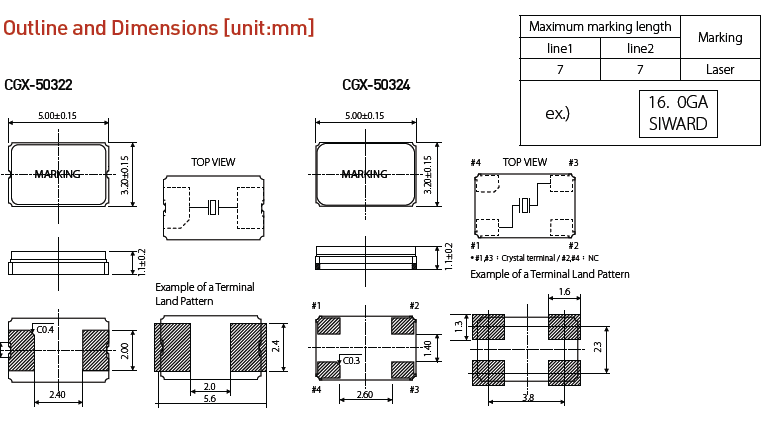

CGX-50322， CGX-50324 5032

超声波清洗
(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.希华晶振,贴片晶振,CGX-50322晶振
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

希华晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境,安卫手册’,以界定本公司环境,安卫管理系统之范围,包括任何排除之细节及调整,并指引环境,安卫管理系统与各书面、办法书之对应关系,包含在环境,安卫管理系统内之流程顺序及交互作用的描述.本公司环境,安卫管理系统之适用范围包含公司所有的活动、5032陶瓷面压电石英晶体产品及服务. 希华晶振,贴片晶振,CGX-50322晶振
依规章内容实施全厂自动检查、办理劳工安全卫生教育训练、进行全厂安全卫生巡检.每年进行5032四脚贴片晶振环境考量面与危害鉴别、风险评估作业,研拟降低风险危害对策,若发生危险事件或灾害事故,则展开矫正预防措施进行检讨、改善,达到确保员工作业安全,以达降低风险为目标,创造零灾害、零事故之安全职厂.
藉执行环境考量面,安卫危害鉴别作业,贴片陶瓷面封装晶振生产的环境安卫管理方案和内部稽核为手段,合理化推动环境,安卫管理,落实环境,安卫系统有效实施.并不断透过教育训练灌输员工环境,安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
