频率：24~50MHz

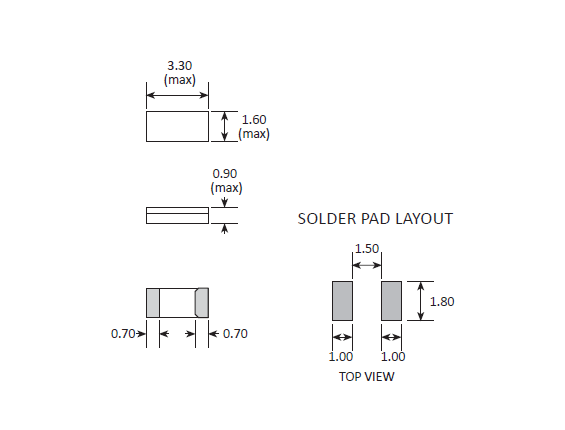

尺寸：3.2×1.5mm
Golledge晶振,CC7A晶振,3215贴片晶振,Golledge提供广泛的32.768 kHz（32768 Hz）设备，以满足您的应用需求。从最小尺寸的手表晶体到低成本的振荡器和具有嵌入式音叉晶振的实时时钟模块，提供更高的稳定性和功率效率。这些产品选自我们全系列的晶体，振荡器和RTC模块，因为它们的可用性和成本效益。 非标准和自定义选项始终可用。
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。
|
高利奇晶振规格 |
单位 |
CC7A晶振频率范围 |
石英晶振基本条件 |
|
|
标准频率 |
f_nom |
24~50MHZ |
标准频率 |
|
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
|
激励功率 |
DL |
250μW Max. |
推荐:1μW ～ 100μW |
|
|
频率公差 |
f_— l |
±20 × 10-6 (标准), |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.longhusz.com/ |
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
|
负载电容 |
CL |
12.5pF |
不同负载要求,请联系我们. |
|
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
|
频率老化 |
f_age |
±3 × 10-6 / year Max. |
+25°C,第一年 |
|
清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英水晶振动子产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然音叉晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使 用。
＜引线类型产品>
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。Golledge晶振,CC7A晶振,3215贴片晶振
对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
Golledge晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、石英晶振、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.
Golledge高利奇晶振集团将有效率的使用自然资源和能源,以便从源头减少3215晶振产品废物的产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. 我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、石英晶体谐振器、有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.Golledge晶振,CC7A晶振,3215贴片晶振
