频率：15.476~1300MHz

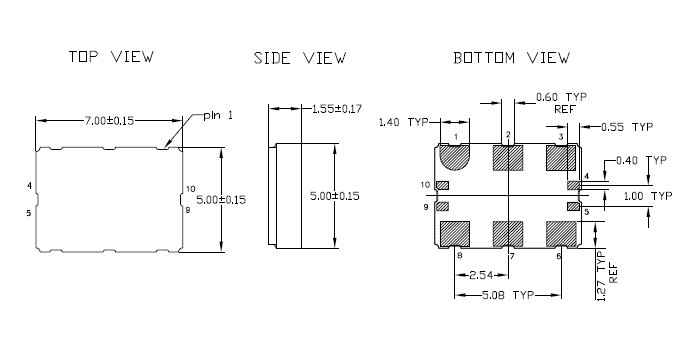

尺寸：5.0×7.0mm
贴片有源石英晶振是指在普通无源晶体上增加了电压，内部集成了相应IC与电容电阻，需要在净化万级车间生产，并且在密封机器设备中焊接加盖，内部封装模式是指在真空封装区域内进行封装。
IDT晶振,8N3QV01晶振,VCXO振荡器,IDT晶振公司成立于1980年公司发展在各地均设有分公司,全球人员大概在2000左右,IDT晶振集团在RF、高性能定时、存储接口、实时互联、光互联、无线电源及智能传感器方面的市场导向型产品,是该公司一系列广泛的通信、计算、消费、汽车和工业领域混合信号完整解决方案的一部分.IDT的设计、生产、销售场所和经销合作伙伴遍及全世界,主要生产晶振,石英晶振,有源晶振,压控振荡器,（PXO）普通晶体振荡器,(TCXO)温补晶体振荡器,压电石英晶体元器件、贴片晶振、有源晶体等元器件.贴片有源石英晶振是指在普通无源晶体上增加了电压，内部集成了相应IC与电容电阻，需要在净化万级车间生产，并且在密封机器设备中焊接加盖，内部封装模式是指在真空封装区域内进行封装。
|
项目 |
符号 |
8N3QV01晶振规格说明 |
条件 |
|
输出频率范围 |
f0 |
15.476MHz to 1300MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.longhusz.com/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
晶振使用注意事项
关于机械性冲击
(1)从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。
(2)SMD晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。
(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作
PCB设计指导
(1)理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.IDT晶振,8N3QV01晶振,VCXO振荡器
IDT 晶振集团环保基本理念：
1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.
2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.
3.有效利用石英晶体资源和能源,认识到资源和能源的有限性,努力进行有效利用.
4为构建循环型社会做出贡献,致力于减少晶体振荡器,有源晶振,石英晶振,5070晶振废弃物及废弃物的再利用核再生循环,努力构建循环型社会.
5.在晶振,石英晶振,有源晶振,压控振荡器开发和制造过程中使用对环境健康的、可回收利用的材料
6.IDT晶振集团尽可能的采用无害的石英晶体振荡器,贴片晶振,压电石英晶体原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.IDT晶振,8N3QV01晶振,VCXO振荡器
