CTS晶振,贴片晶振,416晶振,416F26022CKR晶振

频率：26.000MHz

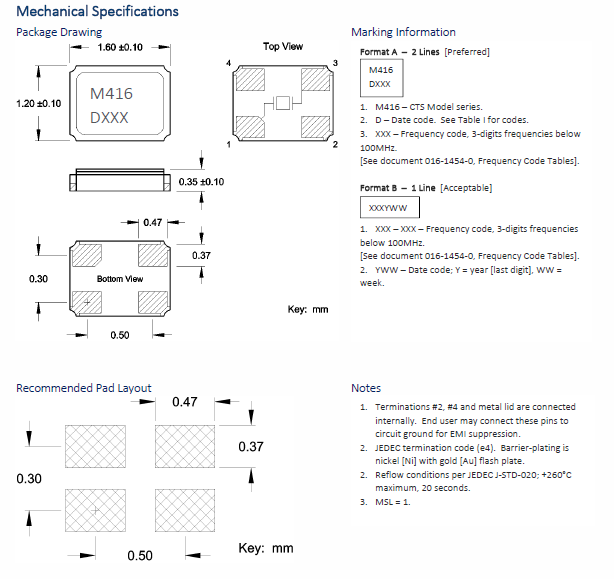

尺寸：1.6*1.2*0.35mm

超小超薄型贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-29952551

CTS公司成立于1896，是全球设计和制造各种电子元器件、传感器和执行器的领导者。主要满足原始设备制造商（OEM）的需求，CTS以其超过100年的创新产品和卓越工程而自豪。CTS晶振产品的生产采用最先进的技术，由一个高素质和敬业的员工驱动。CTS的目标是在技术的最前沿，提供创新的传感，连接和运动解决方案，以创造和推进世界各地的产品和服务。
CTS是航空航天、通信、国防、工业、信息技术、医疗和运输市场的OEM、传感器和石英晶体谐振器的主要设计者和制造商。CTS生产的产品在北美洲、欧洲和亚洲。2013一月，奥沙利文加入了CTS的总裁和首席执行官。在这一年，CTS重新定义了简化业务模式、集中精力和推动利润增长的战略，从而减少了全球足迹，改善了竞争地位，提高了盈利能力。

CTS晶振,贴片晶振,416晶振,416F26022CKR晶振.1612mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
CTS石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。416F26022CKR晶振,进口1612mm晶振,416晶振

LH-2

CTS晶振规格	单位	416晶振	石英晶振基本条件
标准频率	f_nom	24.000MHz~80.000MHz	标准频率
储存温度	T_stg	-40°C~+90°C	裸存
工作温度	T_use	-40°C ~+85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ~200μW
频率公差	f_— l	±10× 10-6 (标准), (±10 × 10-6~±30× 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±30~±50 × 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	5pF~20pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

LH-3

416 1612

LH-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管进口谐振器产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。416F26022CKR晶振,进口1612mm晶振,416晶振
PCB设计指导
(1)理想情况下，机械蜂鸣器应安装在一个独立于小体积晶振器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。CTS晶振,贴片晶振,416晶振,416F26022CKR晶振

CTS晶振集团为确保安全、提高保护预防措施、1612贴片石英晶振产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。416F26022CKR晶振,进口1612mm晶振,416晶振
CTS晶振集团建立一种可测量的发展和改进的目标指标，定期进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对1.6*1.2mm无源晶体生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变，努力提高环境管理中资本的效力。
将1612封装晶体生产活动中的环境因素和环境影响的分析纳入我们的决策中来，确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。
我们将定期对雇员进行教育和培训，确保他们能够安全高效的工作，树立他们的环保责任感。与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流。CTS晶振,贴片晶振,416晶振,416F26022CKR晶振
