频率：1.000MHz~50.000MHz

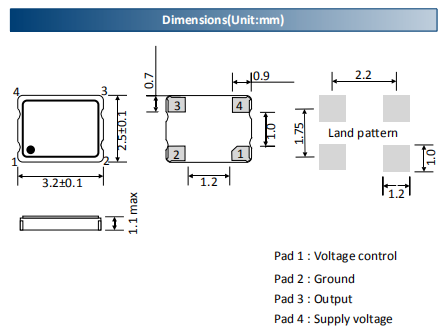

尺寸：3.2*2.5*1.1mm
ACT晶振,电压控制石英晶体振荡器,3CSV-4高质量晶振.3225mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
我们不仅仅是频率控制,还是以工程为主导的技术支持,定制设计/非标准频率晶体和微控制器匹配服务.样品库存位于英国的进口晶振厂家内部技术实验室广泛而成熟的全球分销网络全面的售后支持库存管理通过ISO9001和TS16949认证.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
|

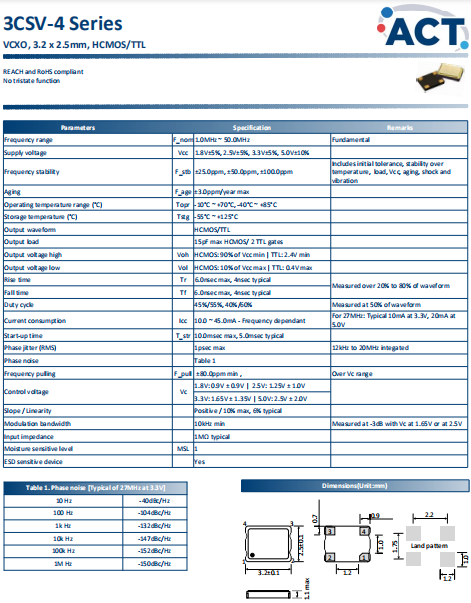

ACT晶振 |
3CSV-4晶振 |
|
输出类型 |
HCMOS/TTL |
|
输出负载 |
15pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
1.8V±5%,2.5V±5%,3.3V±5%,5.0V±10% |
|
频率范围 |
1.000MHz~50.00MHz |
|
频率稳定度 |
±25ppm、±50ppm、±100ppm |
|
工作温度 |
-10℃~+70℃ -40℃~+85℃ |
|
保存温度 |
-55℃~+125℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大 |
|
老化率 |
±3 ppm /年最大 |
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片3225晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).
(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
晶体振荡器和实时时钟模块
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
