频率：16MHZ
尺寸：2.5x2.0mm
1XSF016000EH,大真空PC设备晶振,DSO221SHF石英振荡子，尺寸2.5x2.0mm，频率16MHZ，日本KDS晶振，大真空高性能晶振，石英有源晶振，有源贴片晶振，2520mm有源晶振，石英晶体振荡器，OSC振荡器，四脚有源晶振，2520mm有源晶振，16MHZ有源晶振，低功耗有源晶振，低抖动有源晶振，低相位有源晶振，低相噪有源晶振，低耗能有源晶振，蓝牙应用有源晶振，蓝光光盘有源晶振，娱乐设备有源晶振，摄像机有源晶振，无线模块有源晶振，车载氛围灯有源晶振，多媒体设备有源晶振，仪器设备有源晶振，产品具有低电压低抖动的特点。
有源石英晶振产品特别适合用于WiLAN、WiMAX、蓝牙，DVC、HDTV、蓝光光盘，PC周边设备、娱乐设备，摄像机模块，车载用多媒体设备等领域。1XSF016000EH,大真空PC设备晶振,DSO221SHF石英振荡子.
1XSF016000EH,大真空PC设备晶振,DSO221SHF石英振荡子，尺寸2.5x2.0mm，频率16MHZ，日本KDS晶振，大真空高性能晶振，石英有源晶振，有源贴片晶振，2520mm有源晶振，石英晶体振荡器，OSC振荡器，四脚有源晶振，2520mm有源晶振，16MHZ有源晶振，低功耗有源晶振，低抖动有源晶振，低相位有源晶振，低相噪有源晶振，低耗能有源晶振，蓝牙应用有源晶振，蓝光光盘有源晶振，娱乐设备有源晶振，摄像机有源晶振，无线模块有源晶振，车载氛围灯有源晶振，多媒体设备有源晶振，仪器设备有源晶振，产品具有低电压低抖动的特点。
有源石英晶振产品特别适合用于WiLAN、WiMAX、蓝牙，DVC、HDTV、蓝光光盘，PC周边设备、娱乐设备，摄像机模块，车载用多媒体设备等领域。1XSF016000EH,大真空PC设备晶振,DSO221SHF石英振荡子.

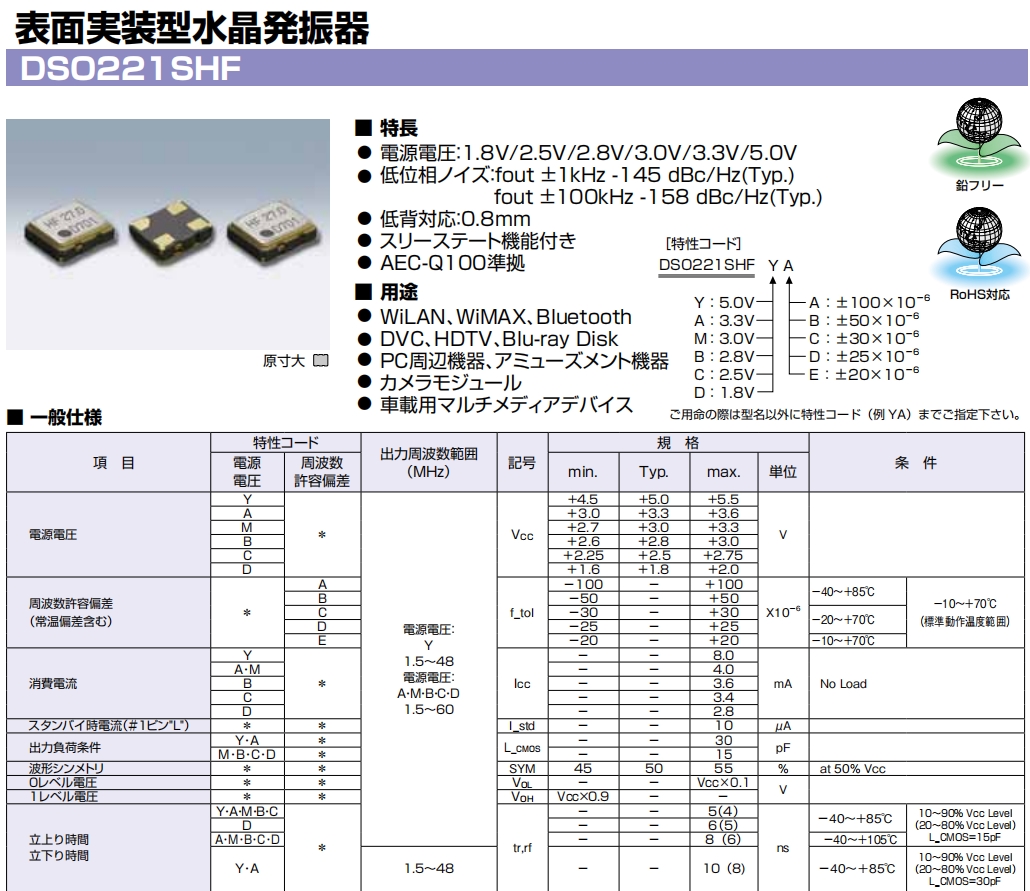

1XSF016000EH,大真空PC设备晶振,DSO221SHF石英振荡子 参数表
| 項 目 | 特性コード |
出力周波数範囲 (MHz) |
記号 | 規 格 | 条 件 | |||||||||||
|
電源 電圧 |
周波数 許容偏差 |
min. | Typ. | max. | 単位 | |||||||||||
| 電源電圧 | Y | ＊ |
電源電圧： Y 1.5~48 電源電圧： A? M? B? C? D 1.5~60 |
VCC | +4.5 | +5.0 | +5.5 | V | ||||||||
| A | ＋3 .0 | ＋3.3 | ＋3.6 | |||||||||||||
| M | ＋2.7 | ＋3.0 | ＋3.3 | |||||||||||||
| B | ＋2 .6 | ＋2.8 | ＋3.0 | |||||||||||||
| C | ＋2 .25 | ＋2 .5 | ＋2.75 | |||||||||||||
| D | ＋1 .6 | ＋1.8 | ＋2.0 | |||||||||||||
|
周波数許容偏差 (常温偏差含む) |
＊ | A | f?tol | −100 | − | ＋100 | X10−6 | −40~＋85℃ |
−10~＋70℃ (標準動作温度範囲) |
|||||||
| B | −50 | − | ＋50 | |||||||||||||
| C | −30 | − | ＋30 | −20~＋70℃ | ||||||||||||
| D | −25 | − | ＋25 | |||||||||||||
| E | −20 | − | ＋20 | −10~＋70℃ | ||||||||||||
| 消費電流 | Y | ＊ |
 ICC
|
− | − | 8.0 | mA | No Load | ||||||||
| A ? M | − | − | 4.0 | |||||||||||||
| B | − | − | 3.6 | |||||||||||||
| C | − | − | 3.4 | |||||||||||||
| D | − | − | 2.8 | |||||||||||||
| スタンバイ時電流(＃1ピン"L") | ＊ | ＊ | I std | − | − | 10 | μA | |||||||||
| 出力負荷条件 | Y ? A | ＊ | L_CMOS | − | − | 30 | pF | |||||||||
| M ? B ? C ? D | ＊ | − | − | 15 | ||||||||||||
| 波形シンメトリ | ＊ | ＊ | SYM | 45 | 50 | 55 | % | at 50% Vcc | ||||||||
| 0レベル電圧 | ＊ | ＊ | VOL | − | − | Vcc×0. 1 | V | |||||||||
| 1レベル電圧 | ＊ | ＊ | VOH | Vcc×0.9 | − | − | ||||||||||
|
立上り時間 立下り時間 |
Y? A? M? B? C | ＊ | tr,rf | − | − | 5(4) | ns | −40~＋85℃ |
10~90％ Vcc Level (20~80％ Vcc Level) L_CMOS=15pF |
|||||||
| D | − | − | 6(5) | |||||||||||||
| A ? M ? B ? C ? D | − | − | 8(6) | −40~＋105℃ | ||||||||||||
| Y ? A | 1.5~48 | − | − | 10(8) | −40~＋85℃ |
10~90％ Vcc Level (20~80％ Vcc Level) L_CMOS=30pF |
||||||||||
| OE端子0レベル入力電圧 | ＊ | ＊ |
電源電圧： Y 1.5~48 電源電圧： A? M? B? C? D 1.5~60 |
VIL | − | − | Vcc×0.2 | V | ||||||||
| OE端子1レベル入力電圧 | ＊ | ＊ | VIH | Vcc×0.8 | − | − | ||||||||||
| 出力ディスエーブル時間 | ＊ | ＊ | tPLZ | − | − | 150 | ns | |||||||||
| 出力イネーブル時間 | ＊ | ＊ | tPZL | − | − | 1 | ms | |||||||||
| 位相ノイズ | Y A M ?B ?C | ＊ | PHN | − | −145 | − | dBc/Hz | Offset 1kHz | ||||||||
| D | − | −140 | − | |||||||||||||
| Y A M B ?C | − | −158 | − | Offset 100kHz | ||||||||||||
| D | − | −152 | − | |||||||||||||
| ピリオド ジッタ(1) | ＊ | ＊ | tRMS | − | 2.4 | − | ps | σ | ||||||||
| ＊ | ＊ | tp-p | − | 20 | − | Peak to peak | ||||||||||
| トータル ジッタ(1) | ＊ | ＊ | tTL | − | 34 | − | ps | tDJ+n＊tRJ n=14.2(BER=1＊10-12) (2) | ||||||||
| 位相ジッタ | ＊ | ＊ | 40≦fo≦60 | tpj | − | − | 1 | ps | fo offset12kHz? 20MHz | |||||||
| 10≦fo＜40 | fo offset12kHz? 5MHz | |||||||||||||||
| 梱包単位 | 2000pcs./reel (φ 180) | |||||||||||||||

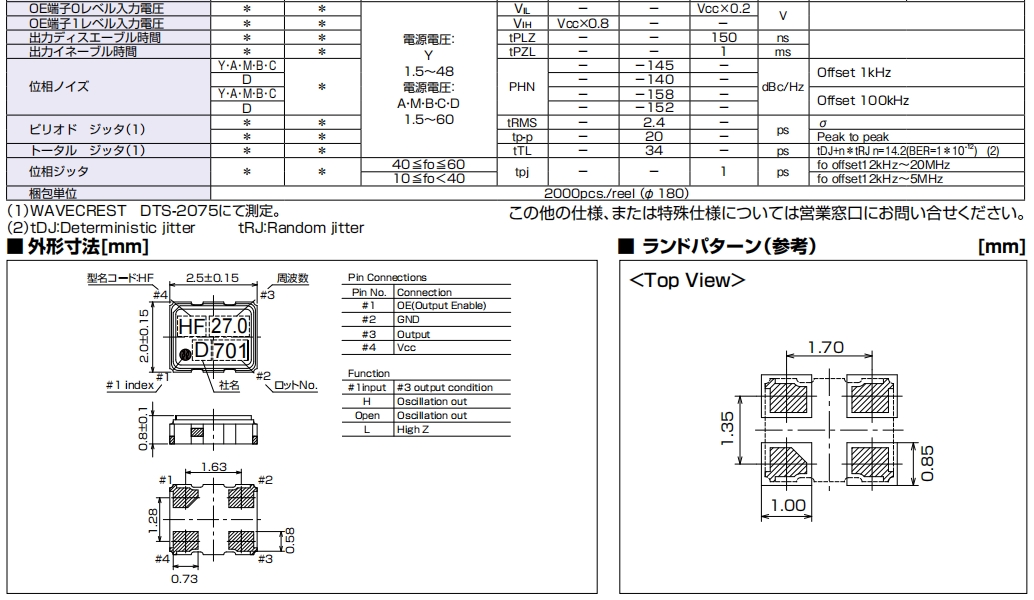

1XSF016000EH,大真空PC设备晶振,DSO221SHF石英振荡子 尺寸图
1XSF016000EH,大真空PC设备晶振,DSO221SHF石英振荡子
有源晶振产品特点:
电源电压:1.8V/2.5V/2.8V/3.0 V/ 3.3V/5.0V
低相位噪声:fout±1khz - 145dbc /Hz(Typ.)
fout±100khz - 158dbc /Hz(Typ.)
支持低矮:0.8mm
带三状态功能
AEC-Q100兼容
| 品牌 | 原厂代码 | 型号 | 尺寸 | 频率 | 负载/电压 | 精度 | 温度 |
| KDS晶振 | 1AR270002CQ | SMD-49 | 11*4.6 | 27.000M | 10PF | 30ppm | |
| KDS晶振 | 1AJ270002CH | SMD-49 | 11*4.6 | 27.000M | 10PF | 20ppm | |
| KDS晶振 | 1AJ270002DT | SMD-49 | 11*4.6 | 27.000M | 12PF | 15ppm | |
| KDS晶振 | 1AR304002A | SMD-49 | 11*4.6 | 30.400M | 12PF | 50ppm | |
| KDS晶振 | 1AC112893EA | AT-49 | 11*4.6 | 11.2893M | 10PF | 20ppm | |
| KDS晶振 | 1AC125821EA | AT-49 | 11*4.6 | 12.58291M | 8.8PF | 20ppm | |
| KDS晶振 | 1AY289002DB | AT-49 | 11*4.6 | 28.900M | 12PF | 50PPM | |
| KDS晶振 | SB103CE1MM | SINGLE | |||||
| KDS晶振 | 1JAAL0032768BAAX | MO1532 | 32.768K | ||||
| KDS晶振 | 17CG03840A06 | DSR1612ATH | 1612 | 38.400M | 8PF | 10ppm | |
| KDS晶振 | 1RAK38400CKA | DSR211STH | 2016 | 38.4M | 7pf | 12ppm | |
| KDS晶振 | 1XZA032768AD19 | DSK321STD | 3225 | 32.768K | |||
| KDS晶振 | 7FG00003A03 | DSO1612AR | 1612 | 32.768KHZ | 3.3V | 20PPM | |
| KDS晶振 | ZC08759 | DSO211AH | 2016 | 25.000M | 3.3V | 50ppm | |
| KDS晶振 | 1XSF016000EH | DSO221SHF | 2520 | 16.000M | |||
| KDS晶振 | 1XSE012000AR58 | DSO321SR | 3225 | 12.000M | 3.3V | 50ppm | |
| KDS晶振 | 7FE02496A00 | DSO221SX | 2520 | 24.96M | |||
| KDS晶振 | 1XSF033333ARA | DSO221SR | 2520 | 33.3333M | 100ppm | ||
| KDS晶振 | 1XSE024000AW1 | DSO321SW | 3225 | 24.000M | |||
| KDS晶振 | 1XSE025000AR5 | DSO321SR | 3225 | 25.000M | |||
| KDS晶振 | 1XSE033333ARD | DSO321SR | 3225 | 33.3333M | |||
| KDS晶振 | 1XSE038702AR | DSO321SRAB | 3225 | 38.7024M | |||
| KDS晶振 | 1XSE050000ART | DSO321SR | 3225 | 50.000M | 100ppm | ||
| KDS晶振 | 1XST156250AKM | DSO323SK | 3225 | 156.25M | 50PPM | ||
| KDS晶振 | 1XSR025000AR25 | DSO751SR | 7050 | 25.000M | 3.3V | 50ppm | |
| KDS晶振 | 1XSA050000AVW | DSO751SV | 7050 | 50.000M | 3.3V | 100ppm | |
| KDS晶振 | ZC12456 | DSB211SDN | 2016 | 16.320M | 3.3V | 1.5ppm | |
| KDS晶振 | 1XXD16367MAA | DSB211SDN | 2016 | 16.367667M | 3.3V | 1.5ppm | |
| KDS晶振 | 1XXB16367MAA | DSB221SDN | 2520 | 16.367667M | 2.8V | 1.5ppm | |
| KDS晶振 | 1XXD24000MBA | DSB211SDN | 2016 | 24.000M | |||
| KDS晶振 | 1XXD26000MAA | DSB211SDN | 2016 | 26.000M | |||
| KDS晶振 | 1XXD38400MFA | DSB211SDN | 2016 | 38.400M | |||
| KDS晶振 | 1XXD40000PDA | DSB211SDN | 2016 | 40.000M | |||
| KDS晶振 | 1XXD32000PBA | DSB211SDN | 2016 | 32.000M | |||
| KDS晶振 | 1XXD52000PBA | DSB211SDN | 2016 | 52.000M | |||
| KDS晶振 | ZC12467 | DSA211SDN | 2016 | 16.32M | 3.3V | 1.5ppm | |
| KDS晶振 | 7DF01920A09 | DSA211SDN | 2016 | 19.200M | |||
| KDS晶振 | 1XXC20000MAA | DSA211SDN | 2016 | 20.000M | |||
| KDS晶振 | 1XXB16369JFA | DSB221SDN | 2520 | 16.369M | 3.3V | 1.5ppm | |
| KDS晶振 | 1XXB24000MEA | DSB221SDN | 2520 | 24.000M | |||
| KDS晶振 | 1XXB25000PAA | DSB221SDN | 2520 | 25.000M | |||
| KDS晶振 | 1XXB26000MAA | DSB221SDN | 2520 | 26.000M | |||
| KDS晶振 | 1XXB30000MBA | DSB221SDN | 2520 | 30.000M | |||
| KDS晶振 | 1XXB32000PAA | DSB221SDN | 2520 | 32.000M | |||
| KDS晶振 | 7ED03360A00 | DSB321SDN | 3225 | 33.6M | |||
| KDS晶振 | 7ED01638A03 | DSB321SDN | 3225 | 16.384M | |||
| KDS晶振 | 1XSE022579ARC | DSO321SR | 3225 | 22.5792M | 50PPM | ||
| KDS晶振 | 1XXA26000FSB | DSA221SCL | 2520 | 26.000M | |||
| KDS晶振 | 1XXB38400MCB | DSB221SDN | 2520 | 38.4M | 3.3V | ||
| KDS晶振 | 7EE05200A02 | DSB221SDN | 2520 | 52.000M | |||
| KDS晶振 | 1XXA10000MBA | DSA221SDN | 2520 | 10.000M | 3.3V | 0.5PPM | |
| KDS晶振 | 1XXA26000MAA | DSA221SDN | 2520 | 26.000M | |||
| KDS晶振 | 1XXA32000MBA | DSA221SDN | 2520 | 32.000M | |||
| KDS晶振 | 1XXA20000CAA | DSA221SDN | 2520 | 20.000M | 3.3V | 1.5ppm | |
| KDS晶振 | 1XTW16368FEA | DSB321SCL | 3225 | 16.368M | 2.8V | 2.5ppm | |
| KDS晶振 | 1XSE009600AV | DSO321SV | 3225 | 9.6M | 3.3V | 100ppm | |
| KDS晶振 | 1XSE098304AR2 | DSO321SR | 3225 | 98.304M | 3.3V | 50ppm | |
| KDS晶振 | 1XTW38400MAA | DSB321SDN | 3225 | 38.400M | |||
| KDS晶振 | 1XTV21700PAA | DSA321SDN | 3225 | 21.7M | |||
| KDS晶振 | ZC12965 | DSA321SDN | 3225 | 23.04M | 3.3V | 1.5ppm |
