KDS进口晶振DSX840GA,1CX40000EE1O石英贴片晶振

频率：8~80MHz

尺寸：8.0x4.5mm

KDS进口晶振DSX840GA,1CX40000EE1O石英贴片晶振，日本进口KDS大真空晶振，DSX840GA是一款小体积晶振，外形尺寸为8.0x4.5mm两脚贴片晶振，1HX12288CD1A石英晶振，1CE09843DE1B无源晶振，1ZCJ04000EK1B石英晶体谐振器，无铅环保晶振，1ZCJ06144EE1A表面贴装型水晶振动子，MHz石英晶体，频率范围：8MHz至80MHz，尺寸为8045，厚度为1.4mm，小型薄型SMD石英晶体谐振器（DSX840GA）耐热性好，高精度、高可靠性，适用于数字影音设备，物联网晶振，无线网络晶振，蓝牙模块晶振，电脑主板，医疗设备晶振，智能家居，数码电子等多种应用。

订购热线：0755-29952551

LH-1

KDS进口晶振DSX840GA,1CX40000EE1O石英贴片晶振，日本进口KDS大真空晶振，DSX840GA是一款小体积晶振，外形尺寸为8.0x4.5mm两脚贴片晶振，1HX12288CD1A石英晶振，1CE09843DE1B无源晶振，石英晶体谐振器，1ZCJ04000EK1B无铅环保晶振，1ZCJ06144EE1A表面贴装型水晶振动子，MHz石英晶体，频率范围：8MHz至80MHz，尺寸为8045，厚度为1.4mm，小型薄型SMD石英晶体谐振器（DSX840GA）耐热性好，高精度、高可靠性，适用于数字影音设备，物联网晶振，无线网络晶振，蓝牙模块晶振，电脑主板，医疗设备晶振，智能家居，数码电子等多种应用。

LH-2

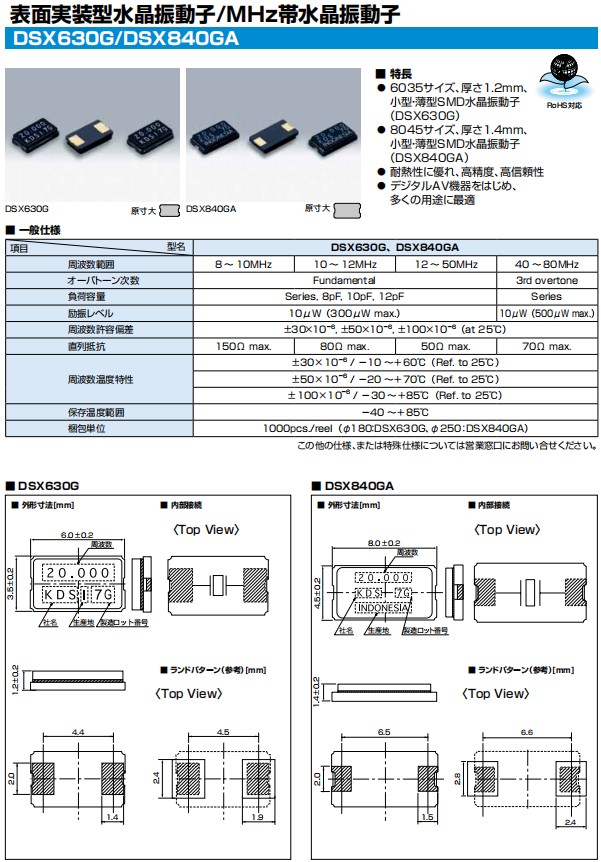

KDS进口晶振DSX840GA,1CX40000EE1O石英贴片晶振，参数图

型号	DSX630G，DSX840GA
频率范围	8~10MHZ	10~12MHZ	12~50MHZ	40~80MHZ
オーバトーン次数	Fundamental			3rd overtone
负载电容	8pf 10pf 12pf			Series
励振ベ	10μW (300μW max.)			10μW (500μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	150Ωmax	80Ωmax	50Ωmax	70Ωmax
周波数温度特性	±30×10−6 / -10～+60℃ (Ref. to 25℃ )
	±50×10−6 /-20～+70℃ (Ref. to 25℃ )
	±100×10−6 / -30～+85℃ (Ref. to 25℃ )
保存温度范围	-40～85℃
信頼性仕様	AEC-Q200
包装	1000/pcs

LH-3

KDS进口晶振DSX840GA,1CX40000EE1O石英贴片晶振，尺寸图

LH-4

KDS进口晶振DSX840GA,1CX40000EE1O石英贴片晶振

清洗

关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。由于音叉晶振的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。 KDS进口晶振DSX840GA,1CX40000EE1O石英贴片晶振
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。

LH-5

KDS进口晶振DSX840GA,1CX40000EE1O石英贴片晶振

日本大真空株式会社KDS晶振将：

通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.

有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.

通过开展节能活动和减少二氧化碳排放防止全球变暖.

避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.

遵守有关环境保护的法律,标准,协议和任何公司承诺的其他要求.

根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.

KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

KDS进口晶振DSX840GA,1CX40000EE1O石英贴片晶振,过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

KDS晶振集团将：不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

KDS晶振集团将确保其产品及相关设施满足甚至超出国家的,州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

品牌	日本进口晶振	型号	尺寸	频率
KDS晶振	1CX40000EE1O	DSX840GA	8045	40.000M
KDS晶振	1HX12288CD1A	DSX840GA	8045	12.288M
KDS晶振	1TJS060DJ4A739Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS080FJ4A461P	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125DJ4A953Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS060FJ4A901Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125DJ4A996Q	DMX-26S	8038	32.768KHz
KDS晶振	1CE09843DE1B	DSX840GK贴片晶振	8045	9.84375M
KDS晶振	1TJS067DJ2A115	DMX-26S	8038	32.768KHz
KDS晶振	1TJS060FJ4A308	DMX-26S	8038	32.768KHz
KDS晶振	1TJS060DJ4A934Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJW125BJ4A602P	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125DJ4A810Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJW125DJ4A810Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125BJ4A421P	DMX-26S	8038	32.768KHz
KDS晶振	1ZCJ04000EK1B	DSX840GT	8045	4.000MHZ
KDS晶振	1ZCJ06144EE1A	DSX840GT	8045	6.144MHZ
