频率：100.000MHz
尺寸：7.0x5.0mm
MTRONPTI多频振荡器,M213228GL2N-100.000MHz,低相位噪声6G晶振，美国进口晶振，MTRONPTI麦特伦皮晶振，型号：M21x系列晶振，编码为：M213228GL2N-100.000MHz，电源电压：1.8V操作，小体积晶振尺寸：7.0x5.0mm封装，LVDS输出晶振，差分晶振，差分晶体振荡器，六脚贴片晶振，石英晶振，石英晶体振荡器，贴片石英晶振，工作温度范围：-40℃至+85℃。M21x系列多频振荡器利用MtronPTI的Qik ChipTM技术，为所有输出频率提供一个非常低的抖动时钟。M21x可提供多达4个不同频率的输出，从10MHz到1.4 GHz。M21x利用稳定的基本第三泛音晶体和Qik ChipTM IC来提供广泛的输出频率范围。使用这种设计方法，M21x在频率稳定性、抖动、相位噪声和长期可靠性方面提供了卓越的性能。有源晶振具有超小型，轻薄型，高精度，高性能，高品质，低抖动，低功耗，低相位噪声，低电压，低耗能等特点。被广泛应用于：全球/区域选择，前向纠错（FEC）/可选功能应用程序，电信设备，如SONET / SDH / DWDM / FEC / SERDES / OC-3到OC-192，1-2-4-10千兆光纤通道，无线基站/无线局域网/千兆以太网，xDSL，网络通信，航空电子飞行控制，军事通信，时钟和数据恢复，低抖动时钟生成，频率边缘
MTRONPTI多频振荡器,M213228GL2N-100.000MHz,低相位噪声6G晶振 参数表
| PARAMETER | Symbol | Min. | Typ. | Max. | Units | Condition/Notes | |||||||
| Frequency Range | F |
50 10 |
1400 150 |
MHz |
LVPECL/LVDS/CML - See Note 1 HCMOS |
||||||||
| Operating Temperature | TA |
-20 to +70 -40 to +85 |
℃ ℃ |
Customer Specified | |||||||||
| Storage Temperature | TS | -55 | +125 | ℃ | |||||||||
| Frequency Stability | ΔF/F | See Ordering Information | ppm | See Note 2 | |||||||||
|
Aging 1st Year Thereafter (per year) |
-3 -1 |
+3 +1 |
ppm ppm |
||||||||||
| Supply Voltage | Vcc |
1.71 2.375 3.135 |
1.8 2.5 3.3 |
1.89 2.625 3.465 |
V V V |
||||||||
| Input Current | Icc |
125 105 |
mA mA |
LVPECL/HCMOS/CML LVDS |

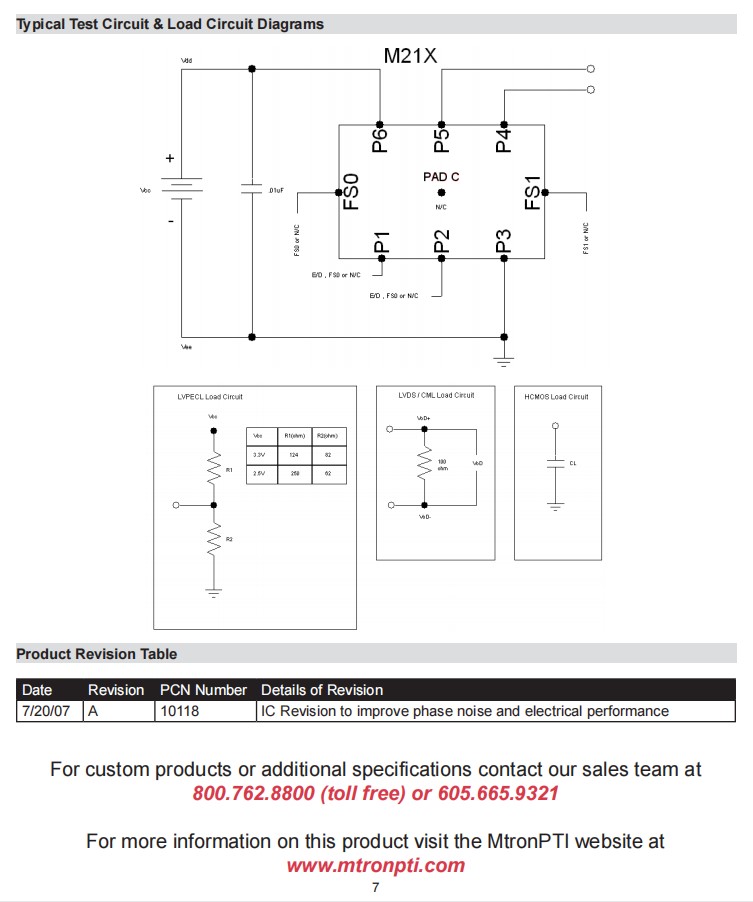

|||||||||
| Load |
See Note 3 LVPECL Waveform LVDS/CML Waveform CMOS Waveform |
||||||||||||
|
50 Ohms to (Vcc –2) Vdc 100 Ohm differential load |
|||||||||||||
| 15 | pF | ||||||||||||
| Symmetry (Duty Cycle) | 45 | 55 | % |
LDPECL: Vdd – 1.3 V LVDS: 1.25 V |
|||||||||
| Output Skew |
20 15 20 |
ps ps ps |
LVPECL CML LVDS |
||||||||||
| Differential Voltage | Vod | 250 | 350 | 450 | mV | LVDS | |||||||
| Vod | 0.7 | 0.95 | 1.20 | Vpp | CML | ||||||||
|
Common Mode Output Voltage |
Vcm | 1.2 | V | LVDS | |||||||||
| Logic “1” Level | Voh | Vcc -1.02 | V | LVPECL | |||||||||
| 90% Vdd | HCMOS | ||||||||||||
| Logic “0” Level | Vol | Vcc -1.63 | V | LVPECL | |||||||||
| 10% Vdd | HCMOS | ||||||||||||
| Rise/Fall Time | Tr/Tf | 0.23 | 0.35 | ns | @ 20/80% LVPECL, LVDS, CML | ||||||||
| 6.0 | ns | Ref. 10%-90% Vdd HCMOS | |||||||||||
|
Enable Function Option B |
80% Vcc min. or N/C: Output active 0.5V max: Output disables to high-Z |
Customer Specified | |||||||||||
|
Enable Function Option S |
0.5V max or N/C: Output active 80% Vcc min: Output disables to high-Z |
Customer Specified | |||||||||||
| Tristate Function |
Input Logic “1” or floating: output active Input Logic “0”: output disables to high-Z |
Customer Specified | |||||||||||

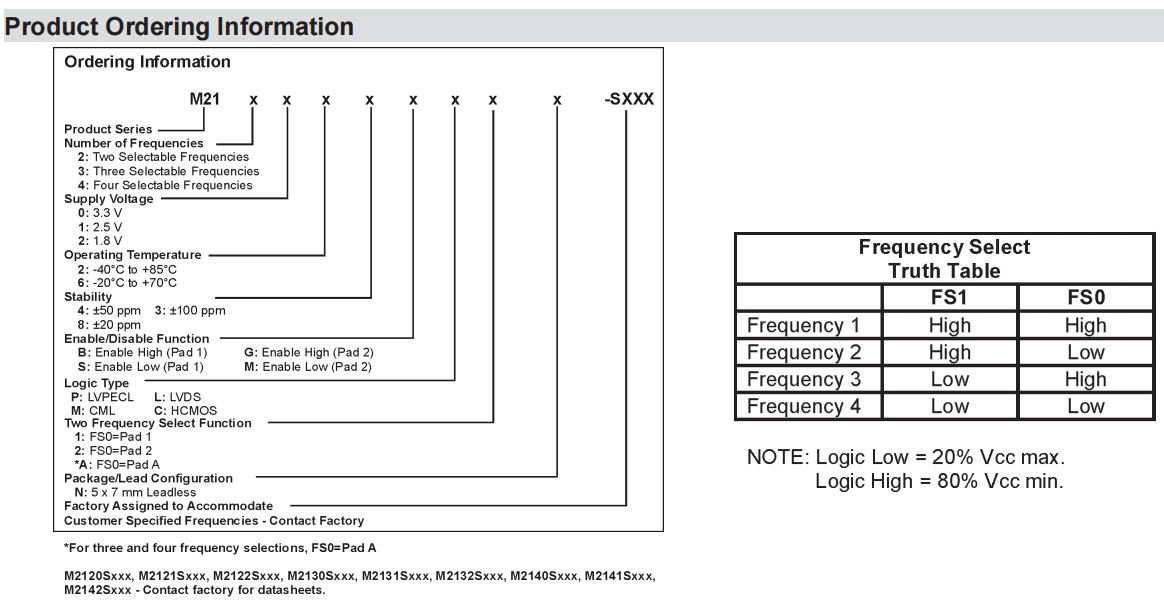

| Frequency Selection | See Truth Table | ||||||||||||
| Settling Time | 10 | ms | To within ± 1 ppm of frequency | ||||||||||
| Start up Time | 10 | ms | |||||||||||
| Phase Jitter | |||||||||||||
| @ 622.08 MHz | φJ | 0.25 | ps RMS |
LVPECL/LVDS/CML Integrated 12 kHz – 20 MHz |
|||||||||
| @ 125 MHz | 0.50 | ps RMS | HCMOS (12 kHz – 20 MHz) | ||||||||||
| Mechanical Shock | Per MIL-STD-202, Method 213, Condition C (100 g’s, 6 mS duration, ½ sinewave) | ||||||||||||
| Vibration | Per MIL-STD-202, Method 201 & 204 (10 g’s from 10-2000 Hz) | ||||||||||||
| Hermeticity | Per MIL-STD-202, Method 112, (1x10-8 atm. cc/sof Helium) | ||||||||||||
| Thermal Cycle | Per MIL-STD-883, Method 1010, Condition B (-55℃ to +125℃, 15 min. dwell, 10 cycles) | ||||||||||||
| Solderability | Per EIAJ-STD-002 | ||||||||||||

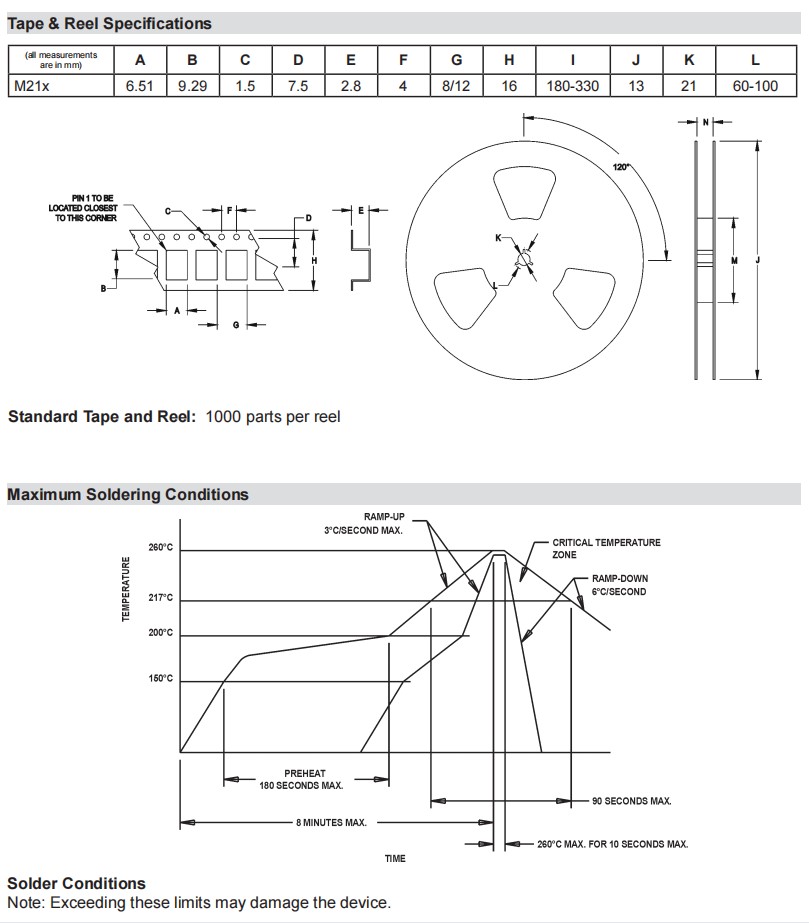

| Max. Soldering Cond. | See solder profile, Figure 1 | ||||||||||||

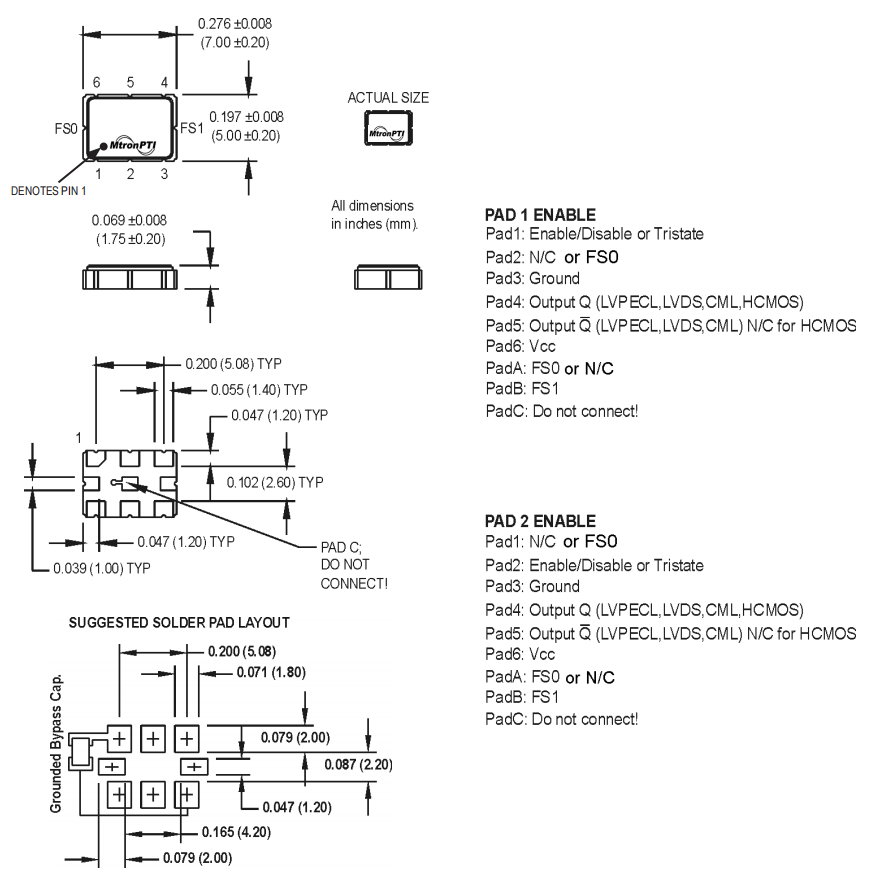

MTRONPTI多频振荡器,M213228GL2N-100.000MHz,低相位噪声6G晶振 尺寸图
MTRONPTI多频振荡器,M213228GL2N-100.000MHz,低相位噪声6G晶振

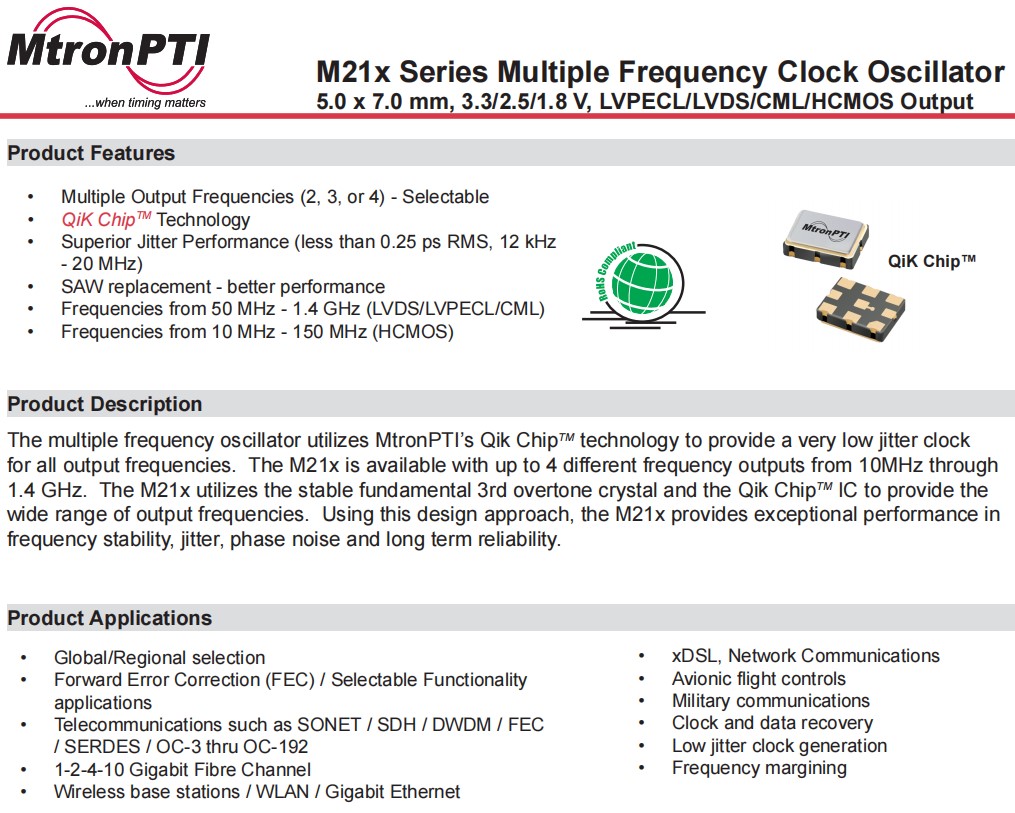

产品特点：
多个输出频率（2、3或4）-可选择
QiK ChipTM技术
卓越的抖动性能（小于0.25 ps RMS，12kHz-20MHz）
SAW更换-更好的性能
频率范围为50 MHz-1.4 GHz（LVDS/LVPECL/CML）
频率范围为10 MHz-150 MHz（HCMOS）振荡器
应用于：
全球/区域选择
前向纠错（FEC）/可选功能应用程序
电信，如SONET/SDH/DWDM/FEC/SERDES/OC-3至OC-192
1-2-4-10千兆光纤通道
无线基站/WLAN/千兆以太网
xDSL，网络通信
航空电子飞行控制
军事通信
时钟和数据恢复
低抖动时钟生成
频率边缘
