压电效应中石英晶振的受力分析

2018-02-07 13:52:01

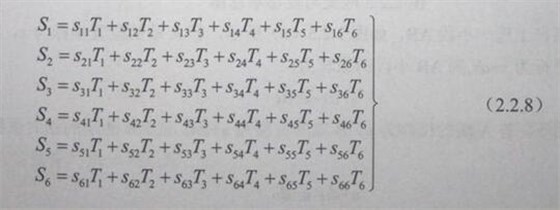

实验上发现,在弹性限度范围内,应力大时,应变也大;应力小时,应变也小。人们根据长期的生产实践,总结了这个规律,称为弹性定律或广义胡克定律,即“在弹性限度范围内,物体内任意一点的应变分量与该点应力分量之间存在线性关系”。对于完全各向异性体(如三斜晶系),弹性定律的数学表示式为:

QQ截图20180207135323

或简写成

QQ截图20180207135335

式中系数S称为弹性柔顺常数,并有Sij=Sji(ij),由式(2.2.8)可以看出不仅正应力能产生正应变,而且切应力也能产生正应变;同样,不仅切应力能产生切应变,而且正应力也能产生切应变。这就是说,在一般情况下,应变与应力之间的关系是比较复杂的。

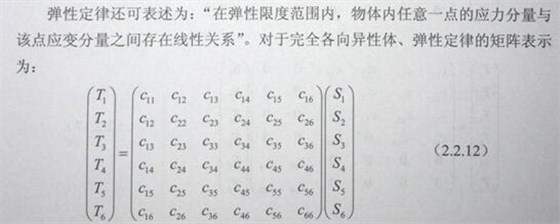

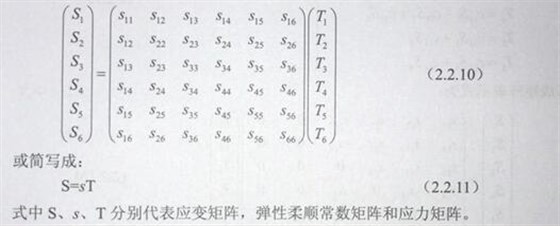

(2.28)还可写成矩阵形式,即:

QQ截图20180207135402

QQ截图20180207135423

或简写成:

T=Cs???????????????????????????????????????????????????? 2.2.13

式中系数c称为弹性刚度常数;c代表弹性弹性刚度常数矩阵。

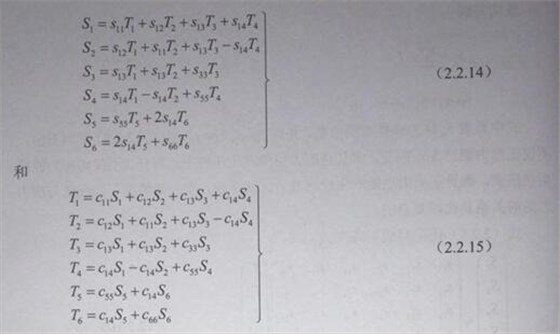

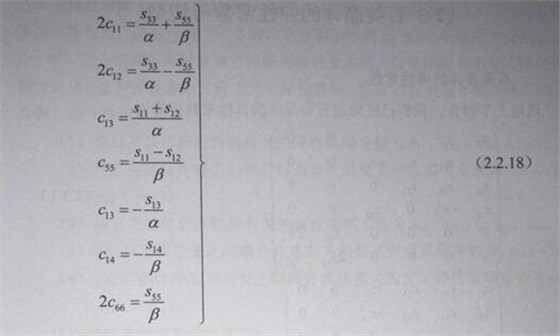

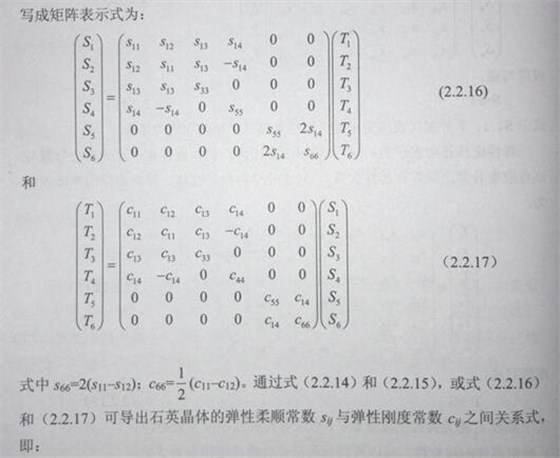

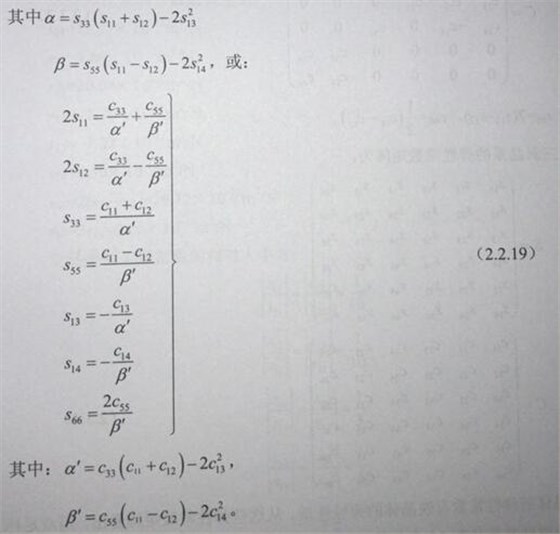

根据晶体的对称性,可以得到石英晶体的弹性定律表示式为

QQ截图20180207135442

QQ截图20180207135454

QQ截图20180207135511

QQ截图20180207135526
