作为一个销售晶振多年的业务员来说,在销售各种类型的石英晶振,贴片晶振,石英晶体振荡器,温补晶振等水晶元件,已见过不少各种客户问题,以及各种客户所阐述的不良等一系列的晶振的问题.现在就给一些设计工程在设计PCB板时候的一些建议.

晶振设计,过程中的建议

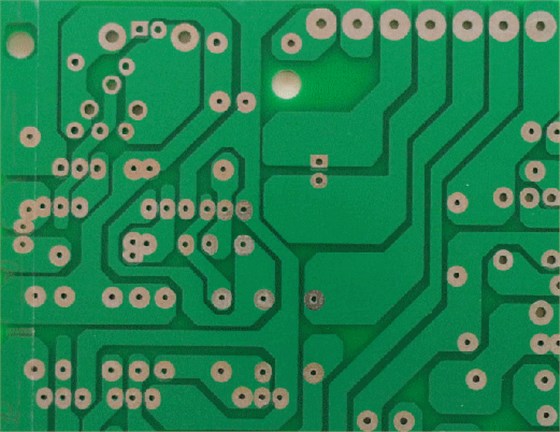

1,在PCB布线时,石英晶体振荡器电路的走线尽可能的短直,并尽可能靠近MCU.尽量降低振荡电路中的杂散电容对晶振的影响.

2,PCB布线的时候,尽量不要在石英晶振下面走信号线,避免对晶振产生电磁干扰,从而导致振荡电路不稳定.

3,如果你的PCB板比较大,晶振尽量不要设计在中间,尽量靠边一些.这是因为晶振设计在中间位置会因PCB板变形产生的机械张力而受影响,可能出现不良.

4,如果你的PCB板比较小,那么建议贴片晶振设计位置尽量往中间靠,不要设计在边沿位置.这是因为PCB板小,一般SMT过回流焊都是多拼板,在分板的时候产生的机械张力会对晶振有影响,可能产生不良.

5,在选择晶振的型号及规格参数时,工程师应尽量与晶振大厂商或者专业代理商确认,避免选择的尺寸或者指标不常用,导致供货渠道少,批量供货周期长而影响生产,而且在价格上也会处于被动.

6,带有晶振的电路板一般不建议用超声波清洗,避免发生共振而损坏石英晶振导致不良.

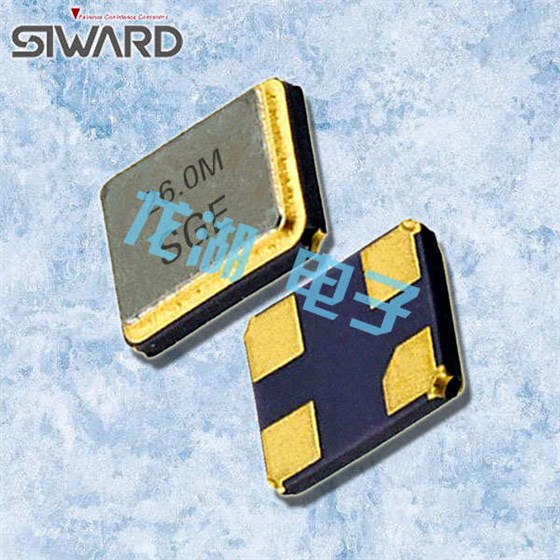

虽然一般的晶振价格都比较便宜,在电路上也不那么起眼,但是晶振现在越来越受工程师的重视了.最直接的原因就是如果晶振出现异常,经常让工程师们抓狂,并且经常束手无策.因此选择一家好的晶振供应商就显得尤为重要了.龙湖电子在晶振行业积累了多年的经验,具备较强的专业生产和配套供应及应变能力. 目前公司业务范围遍及国内十多个省市,与国内多家知名企业建立了良好的合作关系.龙湖电子专业生产:石英晶振,表晶,32.768KHZ,陶瓷晶振, 贴片晶振,有源晶振.是您选择晶振厂家的首选,价格优惠,常用频点备有现货.
