低相位抖动OSC差分输出的NDK晶振

随着现在时代进步，高速移动通信领域，SONET / SDH，10 Gbit / Ethernet，和串行通信（例如：SATA和PCI-Express）的需求日益增加，对于通信行业的基础硬件就有了更高的要求。那么什么样的频率控制产品才能满足现在的需求呢？作为晶振行业的专业人士应该都知道低抖动时钟，可提高快速，高容量电信的性能。

为了满足这些需求，NDK晶振开发了一种高频（100至170 MHz）基本晶体振荡器基于其自身成熟的光刻技术以及LVDS差分输出晶体振荡器，相位抖动为57 fs * 1（典型值）。NDK的全称是Nihon Dempa Kogyo，中文名叫日本电波工业株式会社，作为晶体元器件的专业生产厂家，以“通过对客户的服务，为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。

这款采用新设计的低噪声差分振荡器IC，楼层噪声为-162 dBc / Hz。基于这项技术，我们计划通过采用PECL和HCSL来扩大产品阵容差分输出类型。* 1：振荡频率：156.25 MHz，电源电压3.3 V，12 kHz至20 MH。

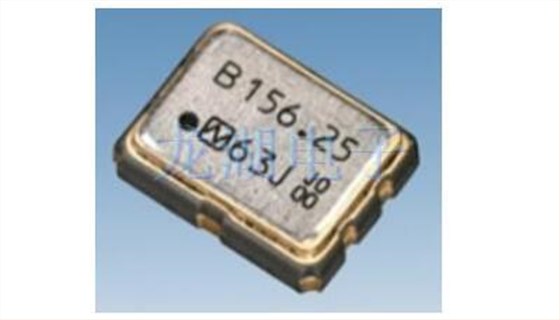

NDK晶振尺寸3225的差分输出晶体振荡器产品参数

尺寸3.2×2.5×最大1.0毫米

标称频率范围100至170 MHz

输出类型LVDS

工作温度范围-40至+ 85°C

总频率容差最大值±50×10-6

电源电压[VCC] +3.3 V.

相位抖动（12 kHz至20 MHz）典型值。 57 fs（156.25 MHz）

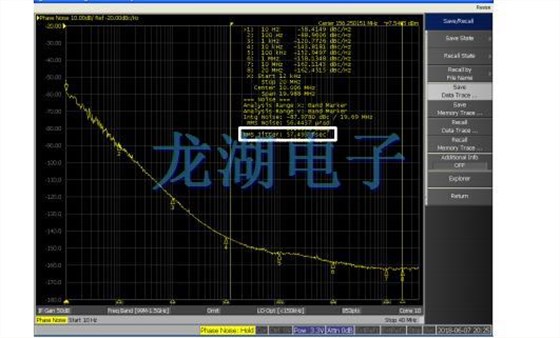

NDK晶振样品相位噪声特性

条件：标称频率156.25 MHz，LVDS输出，电源电压[VCC] +3.3 V，温度+ 25°C
