随着"LTE"的普及,"毫微微小区"的重要性会增加."毫微微小区"是指在非常狭小的区域使用的基站.为了保持高速数据通信,基站区域内的利用用户数量不得超过一定数量.在市中心等单位面积的便携式终端利用用户数密度高的地区,通过更加细致地分割通信区域,可以实现舒适的数据通信环境.并且,通信区域的细分化对消除因电波故障导致的无法连接区域也有效.具有比传统微小区基站更精细的通信区域分配的"毫微微小区"基站被认为是有前景的.一般关于网络基站中采用的都是比较高性能高要求的晶振,如差分晶振.

另外,"LTE"不仅具有便携式电话,还具有将广泛的电子设备导入便携式电话服务的柔软性

为了实现更广泛的利用用途,计划在各个家庭中设置"毫微微小区"的基地.将TV等AV机器和空调,微波炉,冰箱等"白物家电"连接到手机电话网上,设想在"云"上构筑家庭内部网络.期待着可能从中产生的新服务扩大市场.创造将来的新市场也成为了"LTE"的使命之一.

关于向第四代的转移

如上所述,"LTE"是为了从第三代手机电话网向第四代以世界共通的规格转移而考虑的.有不阻碍顺利转移的顾虑.事实上,在服务初期阶段,下行是"LTE"线路,上行是W-CDMA等现有规格的通信手段.这是因为基础设施和服务区域的限制而致力于消除普通的障碍.

在第四代移动电话服务中,要求各个国家的频率分配共同化,以使得能够跨越国界实现更加无缝的通信.另外,正在研究宽带宽的分配,以使能够进行高速大容量通信.因此,现在利用较少,也设想在石英晶振高频带的频率分配.

与"LTE"争夺霸权的无线通信规格

作为下一代的无线通信服务,除了"LTE"以外,还考虑了几种通信规格,标准化作业正在推进.下面简单介绍"Mobile-WiMAX"和"TD-LTE".

"Mobile-WiMAX"是IEEE802.16e正在规格化的移动体的规格.原本,作为宽带通信的规格,在难以铺设光纤或高频电缆的地域,作为用于无线连接最后一英里的固定站的规格而开始的"WiMAX"是基础,将其扩展为能够进行高速移动通信的规格

"Mobile-WiMAX"作为无线宽带网络的服务在各国开始.因为语音通话也是可能的,可以和手机电话服务一样,作为和现有的手机电话竞争的服务也受到关注.

表1 LTE和移动Wi MAX的利用技术

"TD-LTE"是TDD(TimeDivisionDuplex时分双工)方式的"LTE".由于在中国的引进具体化,印度,欧洲乃至美国,日本也计划引进,关注度急速提高.TDD以同一频率进行上行和下行,因此频率资源的共有比较容易,适合WiMAX,PHS,TD-SCDMA等的替换.

在这些移动通信方式的竞争中,预计能够起到提早实现更好服务和合理价格的作用,期待着能够牵引下一代通信网的转移.

「LTE便携终端所要求的水晶设备器件

以实现下一代便携终端所需的贴片晶振设备为首的电子部件所要求的要求内容,请考虑"智能手机"吧.

(1)多功能化

手机电话的多功能化正以非常快的速度发展着.搭载了无线LAN和Bluetooth等近距离无线通信功能,GPS,加速度传感器等位置信息的收集功能,支持单调谐器等数字广播服务,搭载电子货币功能,搭载数码相机等数不胜数的功能为了实现各自的功能,需要很多电子零件.水晶器件的搭载数量也呈增加倾向.

(2)多模式多频带对应

许多第三代移动电话支持GSM系统等第二代通信功能和各国的频带,因为它们允许在全世界广阔的地区进行通信.为了实现这个,搭载了支持多模式多频带的RF电路.

请举出世界共通规格产生的智能手机的一个例子吧.支持GSM的初期机型搭载了4频带的GSM方式的RF回路.而支持3G的最新机种搭载了支持4频带GSM方式和4频带CDMA方式的RF回路.预计LTE规格的智能手机需要支持更多的模式和频带数.(图1)

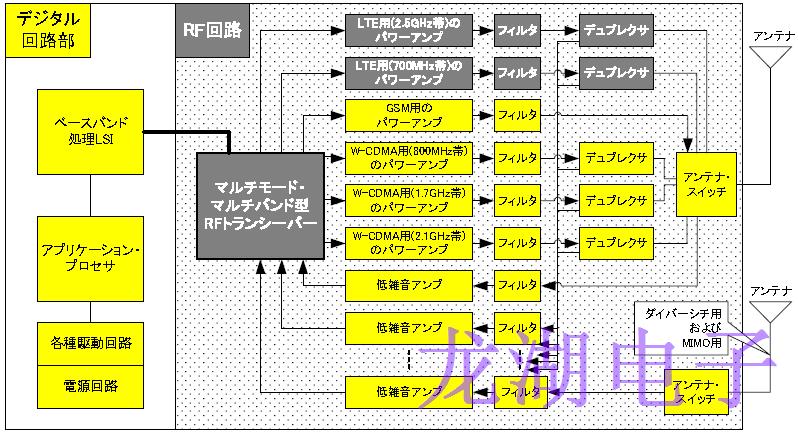

图1LTE终端的RF电路的示例(支持多模式多频带导致肥大化)

为了应对小型化,有必要进一步提高零件的集成度,所以使用了很多最新的小体积石英晶振电子零件.此外,为了在各种频带中选择信道,需要能够提供高精度且稳定的频率的液晶装置.

动作时间的确保

最新的智能手机为了处理复杂的应用程序需要提高运算速度.因此,消耗电力有增加的倾向,确保运转时间成为了一大课题.为了可以长时间工作,需要搭载尽可能大的2次电池模块.希望电池越大,电子电路的面积越小,对于水晶器件也要求小型化.

总结

以"LTE"为首的下一代移动通信服务,为人们提供新的服务和舒适的交流,作为实现更好生活的基础设施备受期待.

晶振器件是支持这些的重要的电子部件,"小型化""高精度•高稳定性"等的要求今后会进一步增强.
