科技的变化和发展带动了各个行业的经济发展动向.与此同时,要求也越来越高.现在的电子产品,智能产品以及一些高科技的产品对电子元器件的要求越来越高,就拿电子产品基本的电子元件贴片晶振来讲,现在的电子产品全都往小型智能化方面发展,这也意味着所使用的贴片晶振以及其他的电子元件也是一样的采用小型体积,小型的晶振产品有着更高的技术和工艺,在性能及抖动等其他方面都具有比较大的优势和特点,提供给电子产品更多更高的性能.而该篇文章主要介绍来自美国的NEL CRYSTAL各种技术抖动的比较.关于这个品牌不知是否有所耳闻呢

NEL Crystal是开发和制造前沿频率控制产品的技术引领者,主要生产各种水晶器件,如差分晶振,贴片晶振,石英晶体振荡器,温补晶振等一系列的石英晶振系列.广大客户选择NEL为需要具有挑战性能规格的石英晶体振荡器的应用提供完善的解决方案,例如超低相位噪声,超低功耗和超高频能力.凭借在美国和菲律宾的先进的制造地点,NEL CRYSTAL的制造模式提供了在全球范围内与其多样化产品组合竞争所需的灵活性,更高复杂度的频率控制解决方案在NEL的美国工厂生产,而更高产量,更低成本,更复杂的频率控制解决方案则在NEL菲律宾工厂生产.NEL频率控制可根据客户目标和要求优化石英晶振相位噪声性能.

各种技术的抖动比较

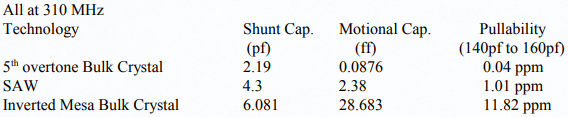

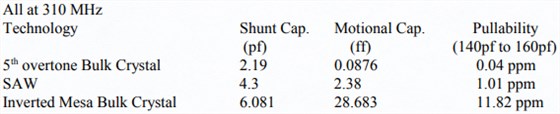

抖动受到振荡器内部许多变量的影响.这些变量的大部分与我们看到的导致频率长期变化的源相同,例如电容随温度变化,传播延迟随温度和电压变化,晶体频率随温度变化等.频率变化量取决于机组所处的条件.通过将晶体移动量与电路负载电容的给定变化(定义为可拉性)进行比较,可以比较晶体技术对这些变量的敏感度.选择了三种技术进行比较,1.传统的大块晶体在第五泛音响应2上工作.SAW滤波器,以及3.工作在基本响应上的倒置台面晶体(倒置台面在某种程度上描述了蚀刻掉体晶体的中心以获得非常高的频率基本频率而不损失较低频率体晶体的强度的过程).由于每种技术的特性都随频率而变化,因此选择了固定的310MHz作为比较.

从这个比较来看,第五泛音体晶体最坚硬,或者最不可能随着电路的变化而移动,SAW排在第二位,倒台面最差.因此,假设电路对于所有三种有源晶振类型都相同,与SAW和倒置台面类型相比,第五泛音晶体的抖动会更低.

对于给定的设计,其他因素也会导致抖动问题.电路复杂性和特定的振荡器设计配置(所选的实际电路及其工作负载电容)会导致抖动变化.振荡器封装内部的电源去耦将有助于减少电源噪声引起的抖动.通过金属面封装晶振或金属盖的EMI屏蔽(形成法拉第屏蔽)将减少来自周围区域的EMI影响.
