从简单的XO到铯束频率标准,可商购的频率源覆盖几个数量级的精度范围.随着精度的提高,功率要求,尺寸和成本也会增加.例如,图1显示了精度和功率要求之间的关系.准确度与成本的关系类似,从简单的XO约为1美元到铯标准约为40,000美元(1991年的价格).以下龙湖电子讨论适用于宽温度范围的频率标准(即设计为在跨越至少90°C的温度范围内工作的标准).在比较窄的温度范围内操作的实验室装置可以具有比下面的比较中更好的稳定性.

表1显示了频率标准的显着特征的比较.图2显示了短期频率稳定性范围与平均时间函数的比较.图3显示了相位噪声特性的比较,表2显示了弱点和磨损机制的比较.

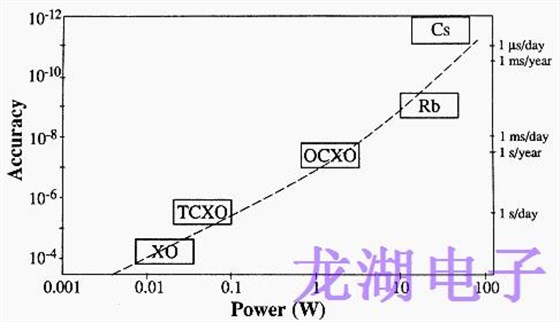

图1.精度和功率要求之间的关系(XO=简单晶体振荡器;TCXO=温度补偿晶体振荡器;OCXO=恒温晶体振荡器;Rb=铷频率标准;Cs=铯束频率标准).

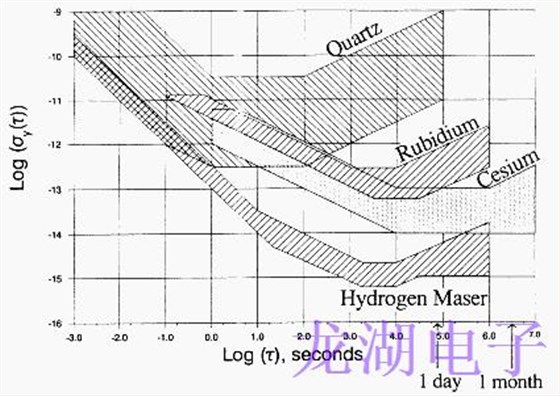

图2.稳定性作为频率标准的平均时间比较的函数.

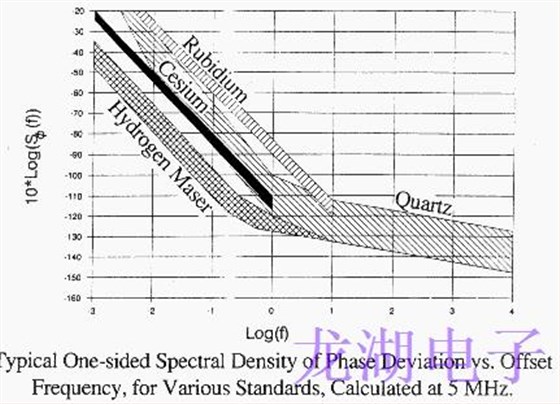

图3.频率标准的相位不稳定性比较.

石英振荡器原子振荡器TCXOMCXOOCXORubidiumRbXOCesium精度*

(每年)2x10-66x10-81x10-85x10-107x10-102x10-11Aging/year5x10-72x10-85x10-92x10-102x10-100温度.刺.

(范围,°C)5x10-7

(-55到+85)3x10-8

(-55到+85)1x10-9

(-55到+85)3x10-10

(-55)至+68)5x10-10

(-55至+85)2x10-11

(-28至+65)稳定性,??y(?)

(?=1s)1x10-93x10-101x10-123x10-125x10-125x10-11尺寸

(cm2)105020-20080012006000预热时间

(分钟)0.1

(至1×10-6)0.1

(至2×10-8)4

(至1×10-8)3

(至5×10-10)3

(至5x10-10)20

(至2x10-11)功率(W)

(最低温度)0.050.040.6200.6530价格(?$)1001,0002,0008,00010,00040,000*包括环境影响(请注意Rb和Cs的温度范围比石英窄).

表1.频率标准的显着特征的比较.

弱点磨损机制石英老化

辐射硬度无铷寿命

功率

重量铷耗尽

缓冲气体耗尽

玻璃污染物铯寿命

功率

重量

成本

温度范围

铯供应耗尽废铯吸杂

离子泵容量

电子倍增器表2.频率标准的弱点和磨损机制的比较.

表1中提供了原子振荡器的特性:铷和铯频率标准以及铷-晶体振荡器(RbXO).在原子频率标准中,输出信号频率由两个原子态之间的能量差决定,而不是由散装材料的某些性质决定(因为它在石英振荡器中). RbXO是一种设备,适用于功率可用性有限但需要原子频率标准精度的应用.它由铷频率标准,低功率和高稳定性晶体振荡器以及将晶体振荡器的频率调整为铷标准的控制电路组成.铷标准物周期性地(例如,每周一次)开启几分钟,使其预热并校正晶体振荡器的频率.使用RbXO,可以满足铷标准的长期稳定性和晶体振荡器的低(平均)功率要求.

选择振荡器时要回答的主要问题包括:

1. 系统正常运行需要什么频率精度或可重复性?

2. 这种精度必须保持多长时间,即振荡器是否需要定期校准或更换,还是振荡器必须保持系统寿命所需的精度?

3. 电源是否充足,或振荡器是否必须使用电池供电?

4. 允许的热身时间是多少?

5. 振荡器必须运行的极端环境是什么?

6. 什么是短期稳定性(相位噪声)要求?

7. 大小限制是什么?

关于第二个问题,最小化成本是什么:初始购置成本还是生命周期成本?通常,重新校准的成本远远高于可以提供无校准寿命的振荡器的额外成本.更好的振荡器也可以简化系统的设计.
