不时要求我们推荐电源去耦和布局的解决方案.本应用笔记将通过提供提供良好结果的解决方案和关于可能产生不良结果的解决方案的警告来解决这些问题.

Pletronics晶振的设计和测试符合最高质量和性能标准.随着电源电压和温度的变化,我们的振荡器将满足其规格.然而,振荡器电源输入端的噪声会降低抖动和相位噪声性能.为了获得最佳性能,最好在振荡器之前将高频元件从电源上去耦.

电源旁路设计从低阻抗电源和接地连接开始.这最好由包含内部电源和接地层的多层印刷电路板来提供.包括大容量电源旁路电容,以减少电源纹波并提高电源浪涌能力.目标应用板上的任何地方都可能存在大容量旁路电容.

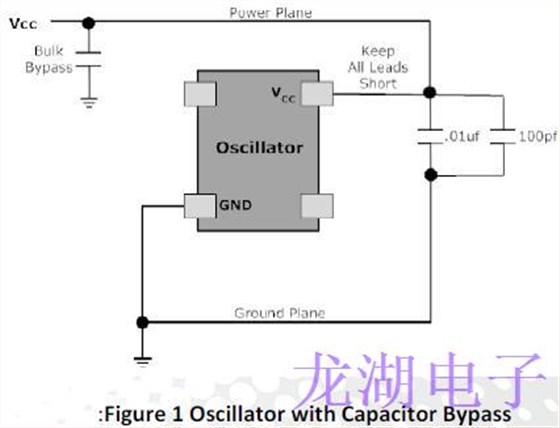

与体旁路电容不同,振荡器的高频旁路电容尽可能靠近振荡器放置.图1显示了Pletronics振荡器的典型旁路配置.图1所示的电容值可用于所有产品系列.

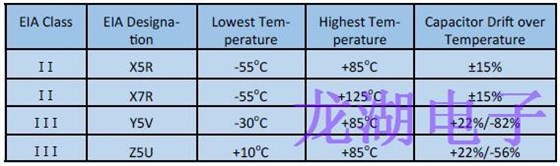

关于电容器,需要补充一些意见.环境影响评价将电容器分为四类.第一类是最稳定的,包括零温度系数NPO电容,用于分立晶体应用中的负载电容.第四类虽有规定,但不常见.二级和三级是最常用的.对于振荡器旁路应用,Pletronics建议至少使用X5R电容.该类电容额定温度范围为-55℃至+80℃,在该温度范围内具有出色的漂移特性,出色的高频特性和良好的体积效率.表1总结了常见的EIA二类和三类电容器的特性

除了图1所示的旁路电容网络,一些设计人员还在振荡器和电源之间插入串联阻抗,以创建低通滤波器,从而进一步隔离振荡器.这个简单滤波器的截止频率由下式给出

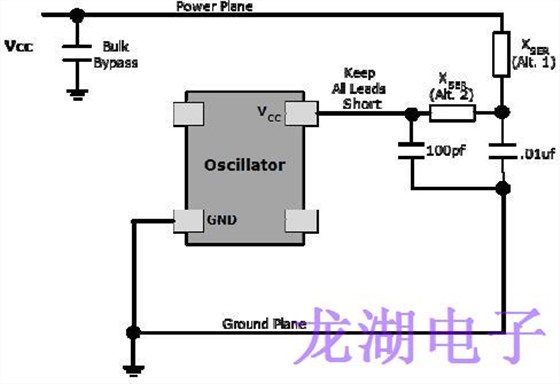

增加的阻抗,无论是电阻性的还是电感性的,都可以与正常的容性旁路网络串联,或者置于两个旁路电容之间.这些连接如图2所示.

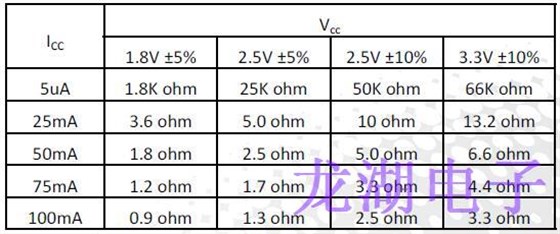

每当电阻器与电源串联时,都必须小心.与电源串联的电阻值非常小,足以将VCC降至振荡器的VCCmin以下.数据手册中规定了Pletronics振荡器的最大电流值,范围从我们的一些32.768K千赫实时时钟振荡器的5uA到更高频率LVPECL振荡器的90mA.表2提供了ICC,VCC和电源容差组合的最大电阻值

在电源和振荡器之间插入串联铁氧体磁珠也是可以接受的.设计者应选择低品质,非谐振铁氧体磁珠(也称为损耗磁珠或吸收磁珠).高品质铁氧体磁珠或电感可以利用旁路和寄生电容产生谐振回路.为该应用选择铁氧体磁珠时,必须考虑磁珠的DC电阻.DC电阻为1欧姆或更大并不少见.

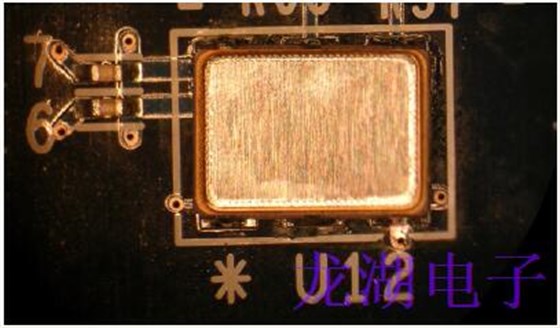

引线长度和印刷电路板布局是实现最佳性能的重要考虑因素.图3显示了紧密间隔,接地层的使用和并联电容去耦.
