SIWARD品牌的OSC02系列晶振

XO (石英晶体振荡器) 是主动元件，整合了晶体谐振器和振荡电路，产生精确的频率讯号。希华提供业界最常见的输出逻辑 CMOS，封装尺寸从 7.0 x 5.0 mm 到 2.0 x 1.6 mm，广泛应用于通讯网路、5G电信基础建设、资料中心、伺服器、车用、?航太卫星。

SIWARD品牌的OSC02系列晶振
应用
WiMAX
蓝牙

特点

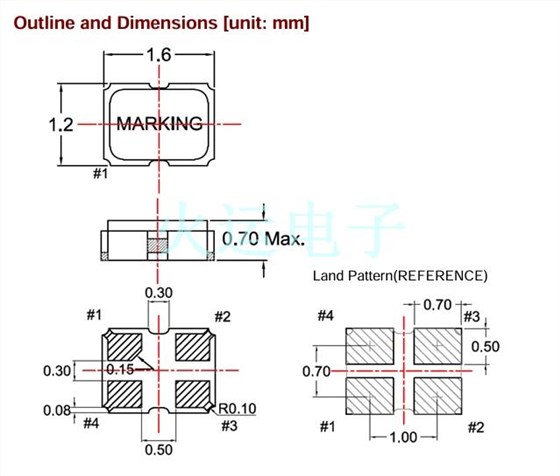

小型陶瓷封装 / 尺寸（ 1.6 x 1.2 x 0.7）
低电流消耗
CMOS 输出 / 带三态功能

Model	OSC02
Nominal frequency	5~60.0MHz
Storage temperature range	-55 ∼ +125 ℃
Operating temperature range	-40 ∼ +125 ℃
Frequency stability	±25ppm / ±50ppm
Frequency Temp. Characteristics	±50 ppm @-40~+105 ℃,+25 ℃ as the reference
Power supply voltage	1.8V DC±10%	2.5V DC±10%	3.3V DC±10%
Current consumption	2.5mA max@ ~20M	5mA max@~20M	6mA max@ ~20M
	5mA max@ ~54M	8mA max@ ~54M	9mA max@ ~54M
Output level	C-MOS
Load	15 pF.
Output voltage level	VOL: 10%Vcc max. / VOH: 90%Vcc min.
Rise & Fall time	7ns max.@10%Vcc ~ 90%Vcc
Duty cycle	45%∼55％ at 50%Vcc
Start-up time	5ms max.
Phase Jitter	1.0ps max.@12KHz to 20MHz

由于优异的稳定性，晶体振荡器被广泛应用于通信、测量、时钟、控制设备等领域，这些领域需要高精度的频率输出。随着对频率稳定性的要求越来越严格，很多场合选择购买振荡器而不是石英晶体谐振器是更好的选择，因为只需向振荡器提供电源电压即可轻松获得高稳定性的频率输出。这里我们想提到的是晶振是指晶振单元和带有反馈电路的放大器的组合单元。

希华晶体成立于1988年，专精于石英频率控制元件之研发、设计、生产与销售。从人工晶棒长成到最终产品，透过最佳团队组合及先进之生产技术，建立完整产品线，包含人工水晶、石英晶片、SAW WAFER，以及石英晶体、晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等，以健全的供应链系统，为客户提供全方位的服务。
