Jauch如何正确的选择石英晶体Q 0.032768-JTX310-9-20-T1-HMR-LF或者振荡器?

2024-05-24 01:57:26

JAUCH Oscillator or Quartz Crystal

Jauch如何正确的选择石英晶体Q 0.032768-JTX310-9-20-T1-HMR-LF或者振荡器?

Jauch是频率产品解决方案公司,提供石英晶体、晶体振荡器和电池技术的主要专家之一。我们成立于1954年,现在是频率控制产品领域的领先公司之一,也是锂离子和锂聚合物电池新兴市场的公认专家。Jauch进口晶振频率控制产品按照最高质量标准生产和配置。因此,即使在极端条件下,对于最复杂的半导体芯片,它们也能可靠地设定速度。

振荡器还是石英晶体?如何为您的应用找到合适的组件

在开发电子组件时,其中一个步骤包括选择合适的频率控制产品。一开始的基本问题是安装石英晶体还是振荡器。为了做出正确的决定,需要考虑几个参数。这些包括应用、设备或行业的许多不同要求。除了空间要求、频率稳定性和专业知识之外,开发成本也起着显著的作用。
石英晶体还是振荡器?这就是问题所在!在下文中,我们将更深入地了解一个组件或另一个组件是更好选择的情况:
当石英晶体是正确的选择时
“答石英晶体最适合开发人员想要构建自己的电子振荡器时,允许他们调整或优化所有相关参数。产品经理Leonie weier解释道:“这当然需要一定的努力:电子振荡器必须根据谐振器进行制造和调整,以确保振荡稳定性以及在整个工作温度范围内的凝聚力。”例如,电路元件包括电容器,必须选择电容器以实现石英晶体的特定负载能力。如果不是这样,可能会出现与额定频率相当大的偏差。因此,必须事先明确定义石英晶体的规格,以避免频率偏差。
然而,由于石英晶体比晶体振荡器便宜,因此它们是较大数量的更好选择。此外,电路板上必须有足够的空间:带电路的压电晶体比晶体振荡器需要更多的空间。

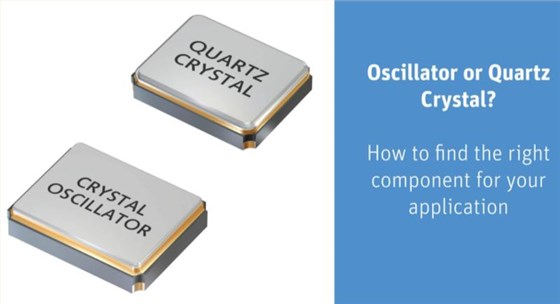

Jauch Oscillator or Quartz Crystal 3
完美协调的完整解决方案:晶体振荡器

使用时振荡器内部安装电路的所有组件已经完全匹配。与带电路的石英晶体相比,石英晶体振荡器通常占用更少的空间。振荡器总是包含一个频率控制元件,在我们的例子中是一个石英晶体。这是插入到皮尔斯电路,这导致石英晶体振荡。

Jauch如何正确的选择石英晶体Q 0.032768-JTX310-9-20-T1-HMR-LF或者振荡器?

Jauch Oscillator or Quartz Crystal1

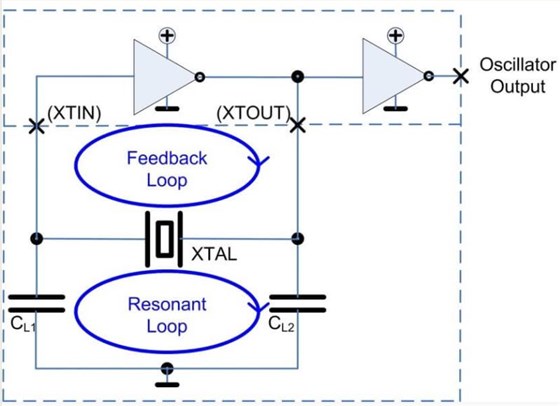

振荡器电路

因此,振荡器是最节省空间的选择:一切都很紧凑,内置在一个组件中,开发人员不必围绕压电晶体设计电路。该元件特别适合小批量生产,因为它无需对电路元件进行耗时的优化和调谐。

Jauch Oscillator or Quartz Crystal2

振荡器的另一个优点是,当使用石英晶体时,面积与厚度的比率不得低于某个值。如果不保持这个比例,它将对电参数产生负面影响。这意味着低频(10 MHz以下)无法在更小的设计中处理。这一限制不适用于振荡器,因为振荡器内部有一个IC。这同样适用于频率更高的电路,在这里,石英晶体也更快地达到其物理极限。由于内部集成电路,还可以通过温度进行补偿(TCXOs)。这允许开发人员有更多的操作空间来满足相应应用程序的要求及其外部影响。这种偏差还允许频率稳定度为百万分之+-0.05。在最好的情况下,石英晶体的含量低于百万分之+-10。

晶振采购 品牌 系列 频率 负载电容
Q 0.032768-JTX310-12.5-20-T1-HMR-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-12.5-20-T2-HMR-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-9-20-T1-HMR-LF Jauch晶振 JTX310 32.768kHz 9pF
Q 0.032768-JTX310-12.5-20-T3-HMR-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-12.5-20-T1-HMR-50K-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-12.5-20-T1-HMR-60K-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-7-20-T1-HMR-LF Jauch晶振 JTX310 32.768kHz 7pF
Q 0.032768-JTX310-9-20-T2-HMR-LF Jauch晶振 JTX310 32.768kHz 9pF
Q 0.032768-JTX310-7-20-T2-HMR-LF Jauch晶振 JTX310 32.768kHz 7pF
Q 0.032768-JTX310-9-20-T3-HMR-LF Jauch晶振 JTX310 32.768kHz 9pF
Q 0.032768-JTX310-12.5-20-T2-HMR-70K-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-7-20-T3-HMR-LF 贴片晶振 JTX310 32.768kHz 7pF
Q 0.032768-JTX310-12.5-20-T3-HMR-70K-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-6-20-T1-HMR-LF Jauch晶振 JTX310 32.768kHz 6pF
Q 0.032768-JTX310-6-20-T2-HMR-LF Jauch晶振 JTX310 32.768kHz 6pF
Q 0.032768-JTX310-6-20-T3-HMR-LF Jauch晶振 JTX310 32.768kHz 6pF
Q 0.032768-JTX310-12.5-10-T1-HMR-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-12.5-10-T2-HMR-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-12.5-10-T3-HMR-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-9-10-T1-HMR-LF Jauch晶振 JTX310 32.768kHz 9pF
Q 0.032768-JTX310-12.5-10-T1-HMR-50K-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-12.5-10-T1-HMR-60K-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-7-10-T1-HMR-LF Jauch晶振 JTX310 32.768kHz 7pF
Q 0.032768-JTX310-9-10-T2-HMR-LF Jauch晶振 JTX310 32.768kHz 9pF
Q 0.032768-JTX310-12.5-10-T2-HMR-70K-LF Jauch晶振 JTX310 32.768kHz 12.5pF
Q 0.032768-JTX310-7-10-T2-HMR-LF Jauch晶振 JTX310 32.768kHz 7pF
