规格
| 型名 | NH14M09TB | |
|---|---|---|
| 尺寸大小 (L × W × H : mm) | 14.3 × 9.4 × 6.5 | |
| 额定频率fnom(MHz) | 19.2 | |
| 电源电压VCC(V) | +3.3 | |
| 负载阻抗CL(pF) | 15 | |
| 工作温度范围 (*1)Topr(°C) | -40 to +85 | |
| 保存温度范围Tstr(°C) | -40 to +85 | |
| 消耗电力PCC(W) | 起动时 | Max. 2.0 |
| 稳定时, at +25°C | Max. 1.0 | |
| 频率偏差Δf/fnom | at +25°C, Vcont=Center, 出货时点 | Max. ± 500 × 10-9 |
| 频率温度特性Δf/f | 在工作温度范围下 | Max. ±30×10-9 |
| 电源电压变动的频率特性Δf/f | VCC± 5% | Max. ± 5×10-9 |
| 老化率Δf/f | 以接入电源30日后的频率为基准 | Max. ± 3 × 10-9/ day |
| Max. ± 300 × 10-9/ year | ||
| 稳定化时间 (min.) | 在+25°C下，以通上电源60分钟后的频率为基准来调整频率偏差至指定偏差以内所需的时间 | Max. 5 / within ± 60 × 10-9 |
| 频率可变范围Δf/f | Vcont= +1.65V ± 1.65V | |
| Min. ± 2 × 10-6 | ||
| 输出电压 |
LVCMOS VOL: Max. +0.4 V VOH: Min. +2.4 V |
|
| 波形对称 (%) | at +1.65V | 45 to 55 |
| 规格料号 | NSC5213A | |
小型,且具有优良的频率温度特性.
具有优良的老化率.
具有优良的相位噪声特性.
可对应宽温范围.
采用了耐环境性能优良的的气密封止包装

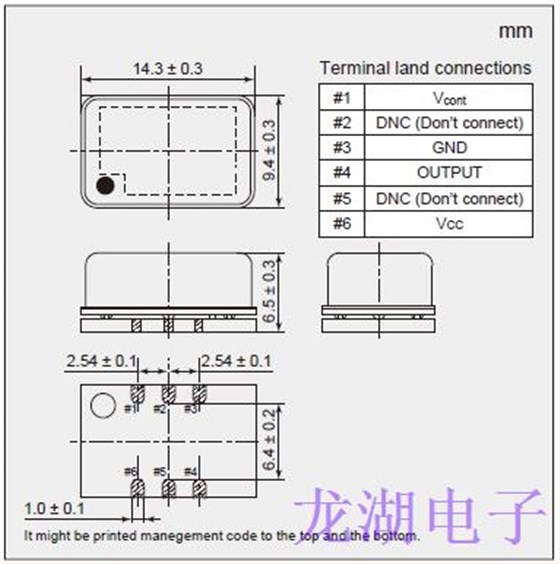

外形尺寸
