来一篇干货-谐振电路引起的问题以及解决方案

2021-01-09 17:41:40

来一篇干货-谐振电路引起的问题以及解决方案.

石英晶振本身就是一种频率控制元件,性能极容易受到影响;当然,除了环境影响因素之外,设计和生产方面也会对它的性能形成影响,比如振荡电路的设计;那么由谐振电路形成的影响都有哪些呢?应怎么操作才能尽可能的避免或者说是降低这样的影响呢?

那要怎么样判断振荡电路出现异常了呢?检查高振荡模式(容易从基波振荡到第三谐波)的一种简单方法是在振荡器的振荡模式为基波时读取振荡器,如图9所示.即使在用水稍微蘸湿手指后再关闭电源然后再打开电源的情况下,示波器的波形也将为3.如果不进行泛音振荡,则可以判断没有异常振荡的可能性.

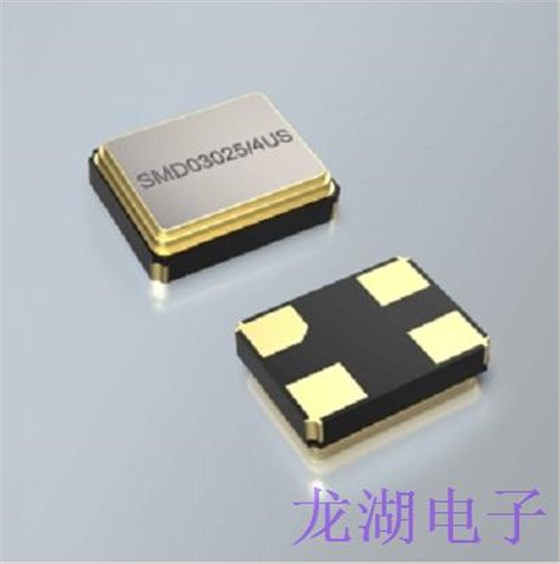

来一篇干货-谐振电路引起的问题以及解决方案

那在设计电路时又有哪些故障症状呢?其中包括:实际机器的频率精度非常严格,但是没有落在所需的频率范围内;它是调节频率的电路,但是无法调节频率;该频率约为正常频率的1/33;当打开电源时,振动器的振荡开始时间很慢;传感器没有振荡,或者开始振荡需要很长时间.从这些表象我们也可以看出振荡电路是否处于异常状态.

因此,为了防止这种症状,需要至少研究上述振荡电路的基本项目.这里,如果不需要改变石英晶体振荡器的规格来解决该问题,则可以相对容易地采取电路侧的对策.具体见下表.

故障症状

起源

对策示例

频移

振动器的负载能力和振荡电路的负载能力不匹配.

更改电路常数(C1,C2).

更改传感器的负载电容.

频率无法调整

微调电容器导致的可变频率量不足.

减小微调电容器和固定电容器的电容.

振荡频率约为正常频率的3

电路常数与振荡器的振荡顺序不匹配.

增加反馈电阻(Rf)的值.

插入限流电阻(Rd).

增加外部电容器(C1,C2)的值.

以正常频率的1/3振荡

电路常数与振荡器的振荡顺序不匹配.

减小反馈电阻(Rf)的值.

减小极限电阻(Rd).

减小外部电容器(C1,C2)的值.

振动器不振荡

电路的负电阻没有裕度.

减小极限电阻(Rd).

振荡器启动时间长

减小外部电容器(C1,C2)的值.

上表就总结了一些在石英贴片晶振的使用过程中由振荡电路引起的不良因素,并且给出了形成这种情况的根本原因,以及解决这种情况的方案.如有技术上的疑问可以联系我们帮您解答.
