蓝牙是用于移动电话,计算机和其他电子设备互连的短程无线标准.它允许在移动设备和计算机之间无线传输文件.您可以将智能手机,平板电脑/笔记本电脑或PC配对,并使用蓝牙来回无线发送文件,这主要是体内的蓝牙晶振起到了作用.多年来蓝牙标准有很多修订和变化,从2002年的蓝牙1.1,蓝牙2.0EDR(增强型数据速率),蓝牙3.0HS(高速和超宽带)到今天的带有方向的蓝牙5.1.资产跟踪服务.

注意:WiFi和蓝牙的区别在于:蓝牙主要用于连接设备而不使用电缆,而WiFi则提供对互联网的高速访问.蓝牙5.1的一个主要特点是测向,它可以将三维空间中的产品和物品绝对定位到低功耗无线连接的世界.但是,需要进行一些硬件升级才能使这项技术成为现实.这取决于您是否计划使用到达角(AOA)或离开角(AOD),这将需要在Beacon或定位器设备上使用基于相位的天线阵列.

以下ECS晶振产品经过精心设计,可满足所有无线时钟要求.

图片	型号信息	包裹 代码	频率 范围	尺寸 LWH（mm）	温度。范围	稳定性
	ECX-1048	48	24 - 54 MHz	1.2 x 1.0 x 0.33	-40~ + 85°C	±10 PPM
	ECX-1247	47	24 - 80 MHz	1.6 x 1.2 x 0.3	-40~ + 125°C	±20 PPM
	ECX-1637B	37B	16 - 50 MHz	2.0 x 1.6 x 0.45	-40~ + 85°C	±10 PPM
	ECX-1210	1210	32.768K晶振	1.2 x 1.0 x 0.5	-40~ + 85°C	-0.04 ppm /°C²
	ECX-16	16	32.768 kHz	1.6 x 1.0 x 0.5	-40~ + 85°C	-0.04 ppm /°C²
	ECX-12R	12R	32.768 kHz	2.0 x 1.2 x 0.6	-40~ + 85°C	-0.04 ppm /°C²
	ECX-31B	34B	32.768 kHz	3.2 x 1.5 x 0.9	-40~ + 85°C	-0.04 ppm /°C²

需要考虑电路设计以考虑石英晶振信号噪声,时钟抖动和信号传播延迟的变量.根据系统规模,RAM和特别是CPU要求对嵌入式系统要求很高.许多性能良好的角度估计算法需要来自CPU的大量处理能力.

5.1是蓝牙低能耗能力的重要补充.据信它可以对室内导航产生类似的影响,GPS对全球定位的影响.GPS已经从根本上改变了汽车,人和物体在宏观尺度上的旅行和跟踪世界.蓝牙5.1LE测向技术可以对建筑物内的微观尺度,属性,资产跟踪以及许多其他方面产生类似的影响.

该技术使您能够在任何给定时间知道所有资产的位置.例如,它使您能够在仓库,作业现场找到昂贵的设备,甚至可以跟踪低至1厘米的物品.想象一下,不仅要知道你把钥匙放在哪个房间,还要知道他们在沙发上的垫子.

有哪些方法以及它们如何不同

到达角(AoA)

信标将其位置广播(TX)到AoA定位器,例如无线接入点

定位器测量信号的到达角度

信标只需要一个天线,可以是低功率,同时支持额外的蓝牙LE功能

定位器需要3x3或4x4天线阵列和开关(参见下面的天线说明)

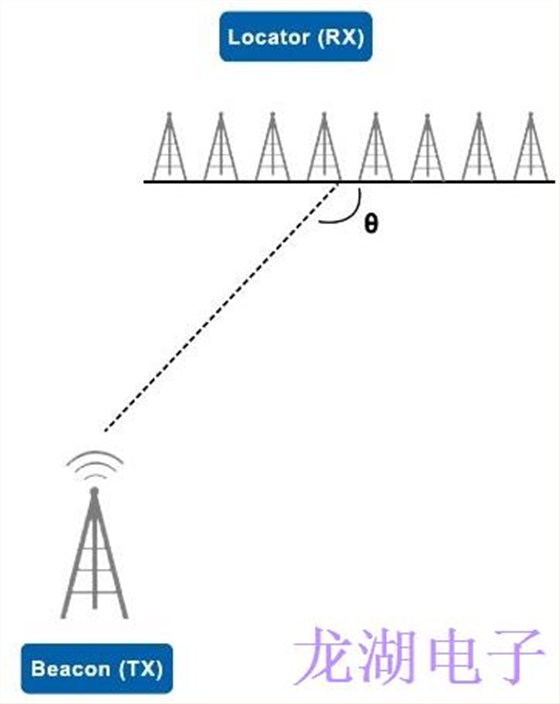

到达角度

出发角(AoD)

信标使用多个天线发送AoD信息,例如坐标

移动设备(包括智能手机)接收信标并计算位置

信标需要3x3或4x4天线阵列和交换机

智能手机等移动设备需要支持AoD算法.信标坐标必须由位置服务系统知道

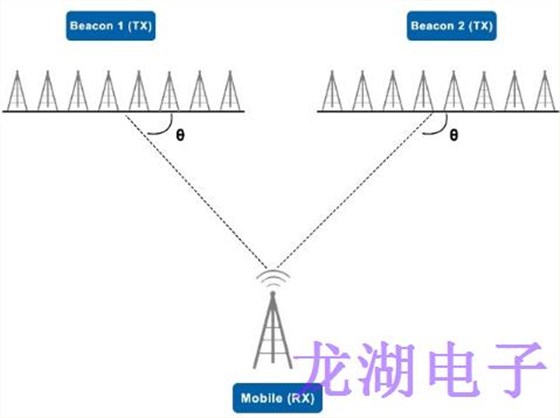

出发角度

均匀线性阵列(ULA)是一维阵列.阵列中的所有天线都在一条线上,您只能测量方位角(球面坐标系中的角度测量)角度.

均匀矩形阵列(URA)二维阵列,意味着天线以二维(在平面上)展开.您可以在3D半空间中测量方位角和仰角.

均匀圆阵列(UCA)是二维阵列,意味着天线在两个维度上(在平面上)展开.您可以在3D半空间中测量方位角和仰角.

应用:RF和基带/MAC参考时钟信标和移动设计都包含RF收发器和基带/MAC,它们使用公共参考时钟输入.一些更常见的参考频率是:16.0MHz,24.0MHz,26.0MHz贴片晶振,32.0MHz,37.40MHz,38.40MHz,40.0MHz和32.768kHz.这些由支持无线标准的RF-ASIC使用,如蓝牙低功耗(BLE),蓝牙,WiFi和物联网或无线应用中使用的其他标准.

由于这些应用需要严格的频率稳定性和低等效串联电阻(ESR),因此这些ECS晶振旨在满足对无线协议性能至关重要的高要求.

注意:等效串联电阻(ESR)是晶体最重要的特性之一.晶体坯的ESR与其晶体元素的大小成反比.因此,当晶体坯料小型化时,ESR值增加.ESR以欧姆(Ω)表示,该数值越低,晶体越好.随着ESR越来越高,放大器的启动和运行负载越来越高,可能会阻碍振荡器的启动和运行,尤其是在低温时.LwESR晶体需要较少的功率来启动并保持运行.这使得它对设计工程师更具吸引力.
