温补晶体振荡器(TCXO)在各种应用中用作稳定的频率参考或时钟.它们现在提供非常小的SMD封装.由于高拉伸性,最好的温度补偿只能通过基波中的振荡晶体来实现.因此,对于大部分稳定的TCXO,频率范围限制在最大约50至70MHz.然而,许多应用需要明显更高的频率,因此在应用中需要倍频.这需要额外的空间并导致不期望的干扰频谱.

这里现在设置新的TCXO类型AXLE113HF和AXLE145HF公司AXTAL到11毫米×小SMD晶振封装在9毫米和14毫米×9毫米稳定的输出频率高达200MHz的标准尺寸提供.这两种型号的噪声非常低,并且具有几个飞秒的非常低的相位抖动.

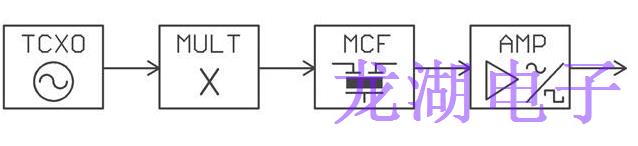

Axtal的新TCXO型号采用直接倍频(无PLL).起点是微型TCXO,工作频率为20MHz至50MHz,具体取决于输出频率.如下特定特征:通过附加内置单片滤波器(MSE)非常强的滤波分谐波的输出信号(低于-60DBC)及其倍数的实现.功能原理如框图所示.

这通常仅由低噪声OCXO晶振显著实现的值-另外,相位噪声由多达30到40dB从约10kHz过滤从载体改善到-180dBc的/Hz的遥远的噪声更大,更昂贵.在100MHz的输出频率下,实现通常为10fs(12kHz至20MHz)的RMS相位抖动.与没有MQF的乘法相比,这对应于抖动的改善大约100倍.

这一概念的另一个优点是内部温补晶体振荡器版本具有非常高的频率稳定性(在-40°C至+85°C范围内高达±0.2ppm)并且具有极低的振动灵敏度(g灵敏度),低至0,可以使用2ppb/g.

这些新的TCXO系列结合了以前未实现的众多属性:

●在很宽的温度范围内,高频稳定性高达±0.2ppm

●输出信号的光谱纯度高

●低相位噪声低至-180dBc/Hz

●低相位抖动高达10fs@100MHz

●可选:低g灵敏度,最高<0.2ppb/g

●它们注定适用于各种高频应用,甚至可以取代OCXO晶振.
