晶振作为电子产品的必需品,在选型,参数等各方面都需要谨慎,这关系一个电子产品是否能够正常运行工作.当然除了选型,后面还有一系列的事项同样重要,如晶振在安装时需要注意哪些方面.没有正确安装可能会导致晶振不振动,停振等现象,该篇文章龙湖电子介绍安装水晶单元的要点以及对于PCB布局.

安装水晶单元的要点

机械应力

对于晶体单元安装,建议使用具有光学定位功能的机器,以防止施加过大的机械应力.

在进入批量生产之前,请确保已使用贴片机进行评估.不要使用机械定位机器.

焊接

通过回流焊接焊接石英晶振单元.

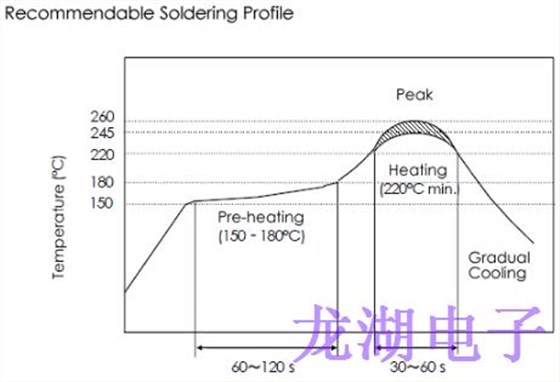

请参阅下表,了解我们推荐的助焊剂,焊料和焊接配置文件.

推荐的助焊剂和焊料

※组件应在表面上进行测量.

洗涤/剥离

保形涂层或洗涤不能应用于晶体单元,因为它不是密封的

对于PCB布局

当您设计PCB布局时,必须“1)防止降低负电阻”和“2”以防止EMI问题“.

振荡电路的模式长度振荡电路中的信号模式的长度应尽可能短,以最大限度地减少杂散电容/电感.通孔不应用于有源晶振振荡电路,因为它会导致较大的EMI.

振荡电路周围的图案的影响

当接地和振荡电路之间的寄生电容变大时,接地或信号路径不应位于多层电路板的中间层中以与振荡电路重叠.

由于振荡裕度不足,大的杂散电容可能导致振荡停止.位于C-MOS逆变器输入附近的信号路径可能会产生EMI,因为波形中的噪声被放大.

接地图案的电气屏蔽

如果放置电气屏蔽的接地区域,请将其放在电路板的与石英晶振振荡电路相对的表面上.如上所述,中间层中的接地图案可以引起振荡裕度.振荡电路周围的接地图案不应太靠近振荡电路,以防止大的杂散电容.
