艾博康32.768KHZ振荡器的优势所在于?ASTMKH-32.768KHZ-LQ-DCC-T

2023-06-14 18:09:43

艾博康32.768KHZ振荡器的优势所在于?ASTMKH-32.768KHZ-LQ-DCC-T，70年代石英表的繁荣表明:当谈到精确的时间记录时，没有什么比石英晶振更好了！这在今天没有什么不同。带的频率控制产品特征频率为32.768千赫几乎可以在所有集成时间测量的应用中找到，例如笔记本电脑、手机或微波炉。

在其ASTMKH系列，艾博康提供各种尺寸的SMD音叉晶体，用于连接微控制器或RTC元件。然而，设计电路需要精确性，以确保元件的可靠功能。例如，必须特别注意确保负载电容正确匹配。

ASTMKH 132.768kHz振荡器的优势

艾博康32.768KHZ振荡器的优势所在于?ASTMKH-32.768KHZ-LQ-DCC-T，如果您不想费力为音叉晶体设计正确的电路，您可以依靠Abracon的32.768kHz有源振荡器，它们都配有CMOS兼容输出信号。这种轨到轨输出可以非常容易地连接到所有常见的微控制器和RTC器件。

低电流消耗得益于音叉晶体

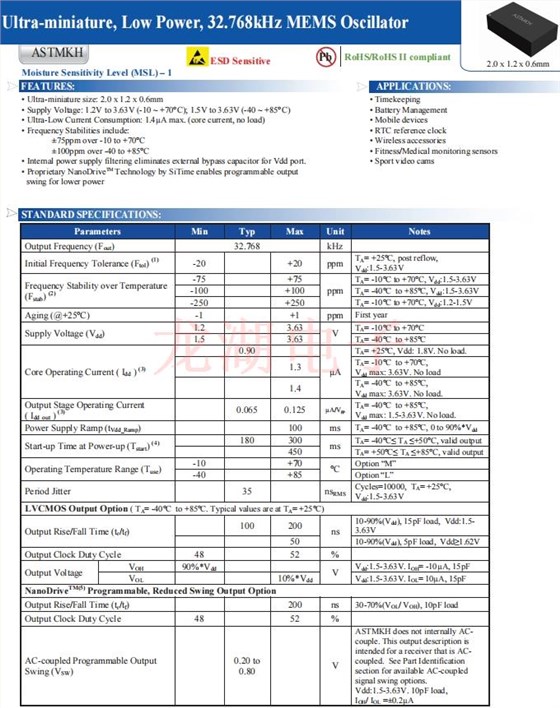

这ASTMKH 32.768kHz有源晶振，编码ASTMKH-32.768KHZ-LQ-DCC-T，例如，非常容易使用。它内部使用音叉晶体，因此具有特别低的电流消耗。此外，它可以在1.5V至5.0V的可变工作电压下工作，这使得它特别适合电池供电的应用。由于音叉晶体的使用，其输出频率在很大程度上取决于工作温度。

原厂编码 品牌 型号 类型 频率 电压 工作温度
ASDMB-3.6864MHZ-LC-T Abracon晶振 Pure Silicon™ ASDMB MEMS (Silicon) 3.6864MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASEMB-14.7456MHZ-LC-T Abracon晶振 Pure Silicon™ ASEMB MEMS (Silicon) 14.7456MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASEMB-16.000MHZ-LC-T Abracon晶振 Pure Silicon™ ASEMB MEMS (Silicon) 16MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASEMB-24.576MHZ-LC-T Abracon晶振 Pure Silicon™ ASEMB MEMS (Silicon) 24.576MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASEMB-20.000MHZ-LC-T Abracon晶振 Pure Silicon™ ASEMB MEMS (Silicon) 20MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASFLMB-12.288MHZ-LC-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 12.288MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASFLMB-12.000MHZ-LC-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 12MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASEM1-8.000MHZ-LC-T Abracon晶振 Pure Silicon™ ASEM MEMS (Silicon) 8MHz 3.3V -40°C ~ 85°C
ASTMKH-32.768KHZ-LQ-DCC-T Abracon晶振 ASTMKH MEMS (Silicon) 32.768kHz 1.5 V ~ 3.63 V -40°C ~ 85°C
ASEMB-74.250MHZ-LR-T Abracon晶振 Pure Silicon™ ASEMB MEMS (Silicon) 74.25MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASFLMB-12.288MHZ-LR-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 12.288MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASDM1-20.000MHZ-LC-T Abracon晶振 Pure Silicon™ ASDM MEMS (Silicon) 20MHz 3.3V -40°C ~ 85°C
ASFLMB-33.333MHZ-LY-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 33.333MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASEMB-8.000MHZ-LY-T Abracon晶振 Pure Silicon™ ASEMB MEMS (Silicon) 8MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASFLMB-100.000MHZ-LR-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 100MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASFLMB-125.000MHZ-LR-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 125MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASDMB-16.000MHZ-LY-T Abracon晶振 Pure Silicon™ ASDMB MEMS (Silicon) 16MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASEMPC-40.000MHZ-XR-T Abracon晶振 Pure Silicon™ ASEMP MEMS (Silicon) 40MHz 2.25 V ~ 3.6 V -40°C ~ 105°C
ASDMB-150.000MHZ-LY-T Abracon晶振 Pure Silicon™ ASDMB MEMS (Silicon) 150MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASDMB-48.000MHZ-XY-T Abracon晶振 Pure Silicon™ ASDMB MEMS (Silicon) 48MHz 1.8 V ~ 3.3 V -40°C ~ 105°C
ASDMB-19.200MHZ-XY-T Abracon晶振 Pure Silicon™ ASDMB MEMS (Silicon) 19.2MHz 1.8 V ~ 3.3 V -40°C ~ 105°C
ASDMB-8.000MHZ-XY-T Abracon晶振 Pure Silicon™ ASDMB MEMS (Silicon) 8MHz 1.8 V ~ 3.3 V -40°C ~ 105°C
ASFLMB-100.000MHZ-XY-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 100MHz 1.8 V ~ 3.3 V -40°C ~ 105°C
ASEMB-80.000MHZ-XY-T Abracon晶振 Pure Silicon™ ASEMB MEMS (Silicon) 80MHz 1.8 V ~ 3.3 V -40°C ~ 105°C
ASFLMPC-50.000MHZ-Z-T Abracon晶振 Pure Silicon™ ASFLMP MEMS (Silicon) 50MHz 2.25 V ~ 3.6 V -55°C ~ 125°C
ACH-25.000MHZ-EK Abracon晶振 ACH XO (Standard) 25MHz 5V -20°C ~ 70°C
ACHL-50.000MHZ-EK Abracon晶振 ACHL XO (Standard) 50MHz 3.3V -20°C ~ 70°C
ASTMTXK-32.768KHZ-NG-T Abracon晶振 ASTMTXK MEMS (Silicon) 32.768kHz 1.5 V ~ 3.63 V 0°C ~ 70°C
ASFLMPLV-100.000MHZ-LC-T Abracon晶振 Pure Silicon™ ASFLMP MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V -40°C ~ 85°C
ASTMHTD-100.000MHZ-AJ-E Abracon晶振 ASTMHT MEMS (Silicon) 100MHz 2.25 V ~ 3.63 V -40°C ~ 125°C
ASTMHTA-8.000MHZ-AJ-E Abracon晶振 ASTMHT MEMS (Silicon) 8MHz 2.25 V ~ 3.63 V -40°C ~ 125°C
AOCJY2-10.000MHZ-E Abracon晶振 AOCJY2 OCXO 10MHz 3.3V -20°C ~ 70°C
AOCJY3B-10.000MHZ-E-SW Abracon晶振 AOCJY3 OCXO 10MHz 12V -20°C ~ 70°C
ASFLMB-10.000MHZ-LC-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 10MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASDMB-12.000MHZ-EC-T Abracon晶振 Pure Silicon™ ASDMB MEMS (Silicon) 12MHz 1.8 V ~ 3.3 V -20°C ~ 70°C
ASDMB-24.000MHZ-EC-T Abracon晶振 Pure Silicon™ ASDMB MEMS (Silicon) 24MHz 1.8 V ~ 3.3 V -20°C ~ 70°C
ASFLM1-8.000MHZ-C-T Abracon晶振 Pure Silicon™ ASFLM MEMS (Silicon) 8MHz 3V 0°C ~ 70°C
ASEM1-10.000MHZ-LC-T Abracon晶振 Pure Silicon™ ASEM MEMS (Silicon) 10MHz 3.3V -40°C ~ 85°C
ASFLMB-14.7456MHZ-LR-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 14.7456MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASFLMB-40.000MHZ-LR-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 40MHz 1.8 V ~ 3.3 V -40°C ~ 85°C
ASDMB-54.000MHZ-EC-T Abracon晶振 Pure Silicon™ ASDMB MEMS (Silicon) 54MHz 1.8 V ~ 3.3 V -20°C ~ 70°C
ASEMB-24.576MHZ-XY-T Abracon晶振 Pure Silicon™ ASEMB MEMS (Silicon) 24.576MHz 1.8 V ~ 3.3 V -40°C ~ 105°C
ASFLMB-120.000MHZ-XY-T Abracon晶振 Pure Silicon™ ASFLMB MEMS (Silicon) 120MHz 1.8 V ~ 3.3 V -40°C ~ 105°C
ASEMB-125.000MHZ-XY-T Abracon晶振 Pure Silicon™ ASEMB MEMS (Silicon) 125MHz 1.8 V ~ 3.3 V -40°C ~ 105°C
ASVMB-100.000MHZ-XY-T Abracon晶振 Pure Silicon™ ASVMB MEMS (Silicon) 100MHz 1.8 V ~ 3.3 V -40°C ~ 105°C
ASFLMPC-10.000MHZ-Z-T Abracon晶振 Pure Silicon™ ASFLMP MEMS (Silicon) 10MHz 2.25 V ~ 3.6 V -55°C ~ 125°C
ASFLMPC-24.576MHZ-Z-T Abracon晶振 Pure Silicon™ ASFLMP MEMS (Silicon) 24.576MHz 2.25 V ~ 3.6 V -55°C ~ 125°C
ASFLMPC-48.000MHZ-Z-T Abracon晶振 Pure Silicon™ ASFLMP MEMS (Silicon) 48MHz 2.25 V ~ 3.6 V -55°C ~ 125°C
ASEMPC-24.000MHZ-Z-T Abracon晶振 Pure Silicon™ ASEMP MEMS (Silicon) 24MHz 2.25 V ~ 3.6 V -55°C ~ 125°C
ASDMPLP-125.000MHZ-LR-T3 Abracon晶振 Pure Silicon™ ASDMP MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V -40°C ~ 85°C
ASEMPLP-150.000MHZ-LR-T Abracon晶振 Pure Silicon™ ASEMP MEMS (Silicon) 150MHz 2.25 V ~ 3.6 V -40°C ~ 85°C
AT切割石英空白确保更少的温度依赖性

然而，与音叉晶体相比，石英晶体振荡器的易用性并不是该器件的唯一优势。上述输出频率和工作温度之间的关系说明了振荡器的使用ASTMKH 32.768kHz。这些振荡器使用所谓的AT切割石英毛坯而不是音叉晶体，所以它们的输出频率对工作温度的依赖性要小得多。

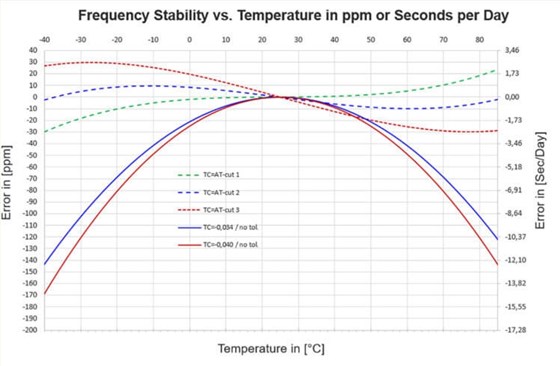

下图显示了这种差异，使用的温度范围为-40°C至+85°C。

tu 8很容易看出，高温和低温会在音叉晶体中引起相对较大的频率偏差(实线)。然而，使用AT切割石英坯件的振荡器曲线(虚线)显示出小得多的误差。
