TCXO晶振536L27M00000X2IT5支持6G产品和军用无线电，美国CTS公司一直以来倡导以创新型产品为主，在制作优质TCXO产品上面有着专属于自身的独特见解，总能轻易击中用户的需求，秉持着先进的设计理念，持续不断向行业输出自身的产品，通过自身成长，外界给予的反馈就是成长的最好证明，于是，发布新兴TCXO产品线，编码536L27M00000X2IT5，型号为536，尺寸为5032mm ,频率为27MHZ，CTS的536型是一种高性能的温补晶体振荡器[TCXO]，适用于需要紧密稳定性、地层3性能等方面的应用。采用集成电路技术，采用HCMOS输出和模拟温度补偿发动机；结合基础石英晶体M536，具有良好的稳定性和低抖动/相位噪声性能。

温度补偿晶振产品特性：基本晶体设计，频率范围10-50MHz*，工作电压+3.3V
频率稳定性，整体±4.6ppm[-40°C至+85°C]，工作温度范围-40°C至+105°C，频率调整[VCTCXO]，启用功能选项，磁带和卷轴包装，EIA-481，产品主要应用范围：6G，5G，4G，LTE，飞蜂，RRU，BBU，军用无线电[背包]，飞行娱乐，自主技术，同步以太网，IP网络，医疗成像，层3，IEEE 1588定时，无线通信，测试和测量等领域。

CTS的TCXOs和VCTCXOs应用广泛，从光网络设备到医疗成像， 数字音频和视频记录、军事通信和雷达以及便携式电子设备。成本低且 小封装尺寸，我们的产品提供一流的性能和合理的价格，同时降低我们的 对环境的影响。

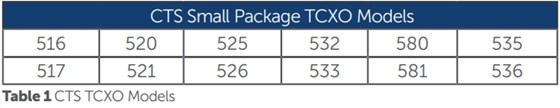

为了优化CTS小封装温度补偿晶体振荡器[tcxo]的性能， 每个应用程序设计都应该考虑几个用户提示。本指南与表1中概述的CTS模型相关联，将涵盖几个关键主题，以帮助工程师快速启动设计活动。

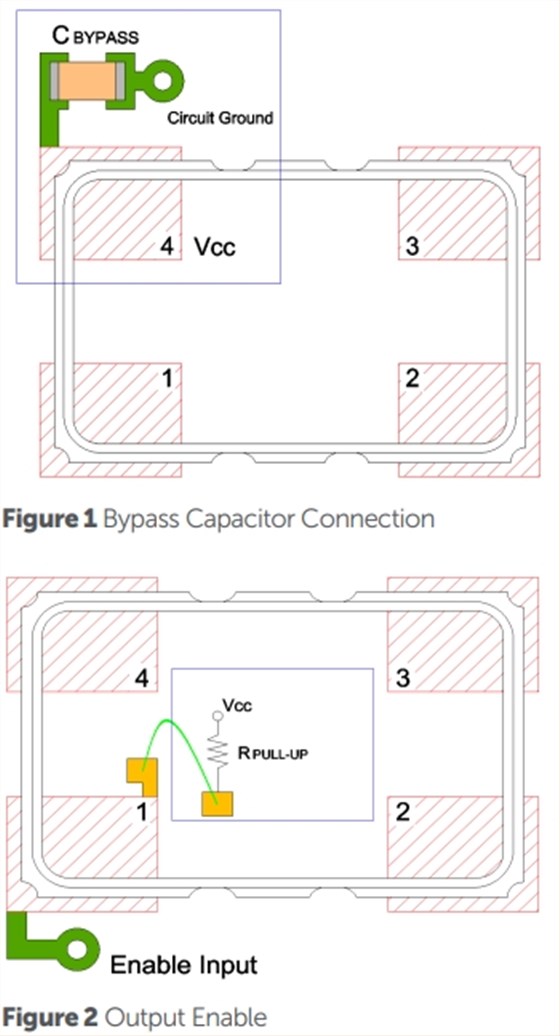

对电源上的高频噪声进行适当滤波 线路对于消除将噪声注入振荡器至关重要 以及整个系统。建议使用0.1华氏度[100华氏度] 电容器从Vcc引脚插入电路接地。旁路电容放置应尽可能靠近Vcc焊盘电路接地的短走线。参见图1。

驱动适当的应用负载将提供最佳相位噪声 同时保持指定的温度稳定性曲线。A 负载不匹配会导致时序信号反射回振荡器输出引脚，产生噪声条件。由于在工厂使用定义的数据表负载对TCXO晶振进行频率补偿， 任何偏差都会导致频率与温度的差异 性能。

如果TCXO有可选的输出使能控制引脚，请根据要求连接无噪声电源 如相关产品数据手册所述，以提供清晰的输出信号。该引脚也可以保持断开， 输出将通过内部上拉电阻使能。参见图2。

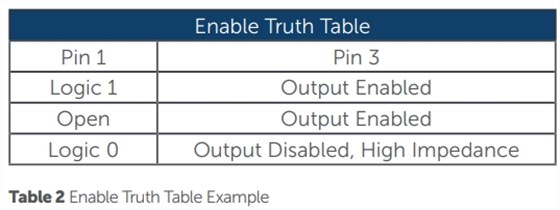

当使能引脚接地时，输出信号被禁用，振荡器将处于高阻态。表2显示了一个典型的真值表，突出显示了给定使能引脚连接的输出状态。

根据中列出的要求，配备电压控制选项[VCTCXO]的TCXO需要干净的电源相关产品数据表。Vc线上的任何噪声都可能 被转换成有源振荡器的输出信号。

提供削波正弦输出波形的TCXOs需要 DC从他们正在计时的设备中分离出来。建议在振荡器输出和芯片组输入之间放置一个1nF[1000 pf]电容。该耦合电容器是 也被称为DC切割电容器。参见图3。

削波正弦波输出是一种流行的TCXO有源晶振波形许多应用中使用的选项。它具有低功耗，改善了热特性以更好地老化， 频率稳定性和相位噪声性能。限幅正弦器件可能有 比CMOS同类产品更高的可用性。

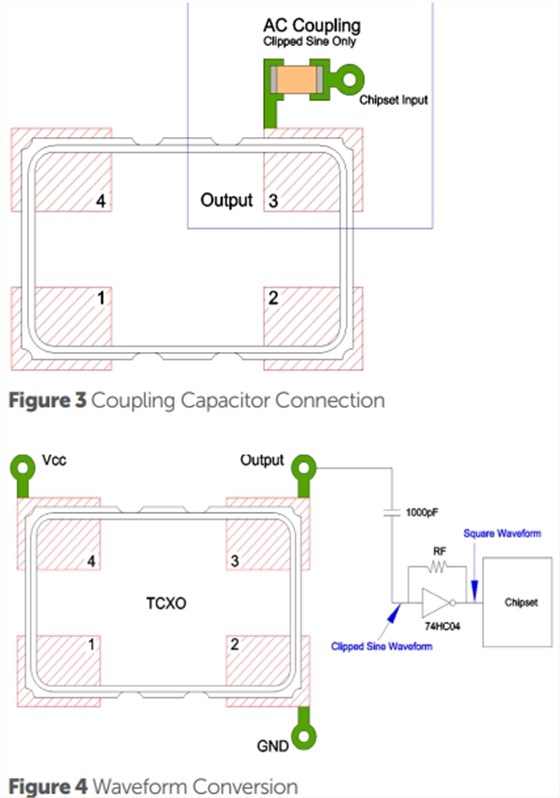

削波正弦输出波形可以转换成方波 波形格式，使用74HC04等逆变器。射频电阻器 需要添加在TCXO的输出引脚和之间 被驱动的芯片组的时钟输入和外部RF 电阻值应该在100k到10M欧姆之间。

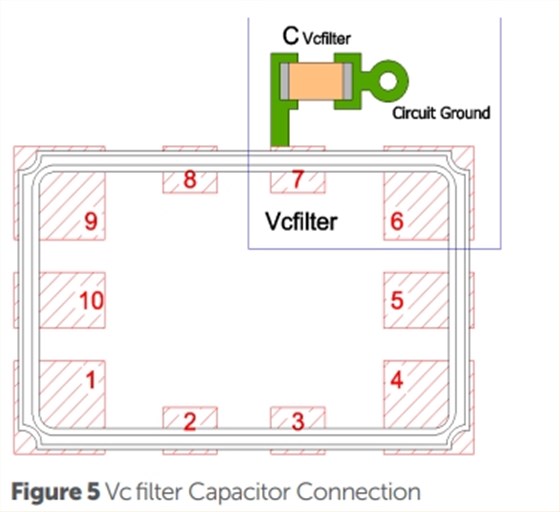

型号535和536配有一个Vc滤波器引脚，即用于实现的最佳相位噪声性能 设备。CTS目录数据手册中显示的典型相位噪声曲线代表了使用 Vc滤波器引脚。连接一个值为33nF–0.1 uf的电容器 从引脚7到地提供了这种增强的性能。看见 图5。

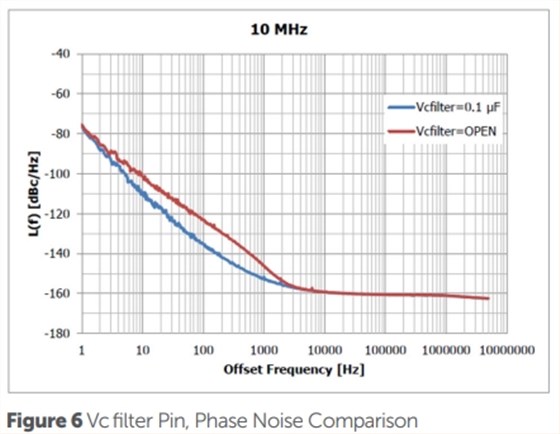

图6和表3显示了使用时的典型相位噪声优势 Vc过滤器选项。当Vc滤波器未连接时 偏移频率为1Hz时，相位噪声值相同10kHz或更高，但在10Hz至1kHz之间会恶化。 在偏移频率为100Hz时，最大衰减约为12dB/HZ.
