单通道同步驱动器协同振荡器降低了噪音

步进电机是一种将石英晶体振荡器电脉冲频率信号转换为离散机械的机电装置动,当接收到电气指令时,步进驱动器电机的轴或主轴以不连续的步进,增量旋转脉冲以适当的顺序施加到它上面,加脉冲的顺序与电机轴旋转方向直接相关,电机轴旋转的速度与振荡器输入脉冲的频率和长度直接相关旋转,所施加的输入脉冲数直接相关,电机旋转与这些有几个直接关系施加输入脉冲信号关系.

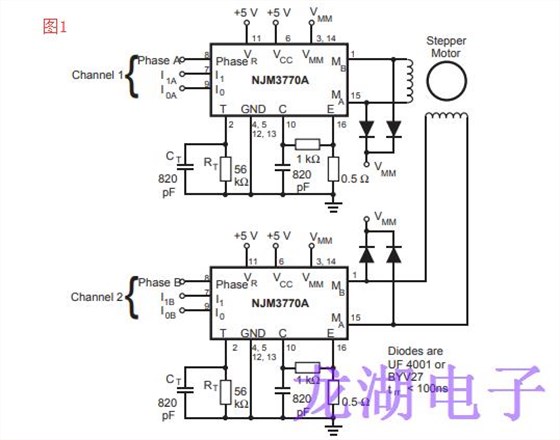

步进电机驱动器可降低噪音和干扰在大多数应用程序中,非同步操作不会导致任何问题,但是,在某些情况下,两个通道的切换会发生干扰,从而产生可听见的噪音和振动电机,通过同步两个通道中的切换,将消除Quartz Crystal干扰和噪声,新JRC步进电机驱动器的同步单通道步进电机驱动器NJM3717和NJM3770A在典型应用中不同步无花果如图1所示,一个通道的PWM开关完全独立于另一个通道.

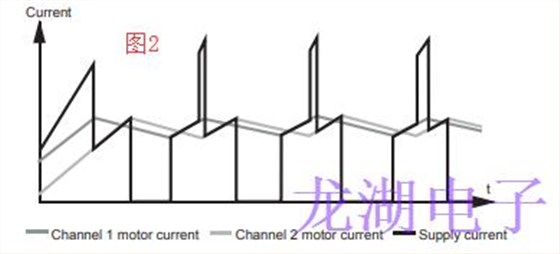

通道驱动程序(NJM3771/3772/3773/3774和3775)都是按设计同步的,基本操作了PWM开关在每个电路的数据表中描述,通过同步进行改进从电气角度来看,180°异相同步会带来一些重大改进,有两个通道自由运行时,石英晶体振荡器峰值电源电流将是两个通道中电流的总和,如图所示图2.当180°异相同步时,两个通道将永远不会同时打开,供应峰值然后,电流等于一个通道的峰值,高阶谐波也将显着减少振幅,这意味着减少了对电源滤波的需求,或者从相同的滤波中获得更好的滤波组件,与峰值电流相比,附近电路的磁耦合噪声也会降低有序谐波减少了.

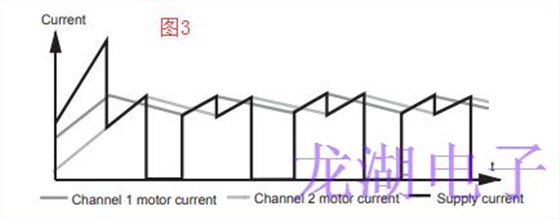

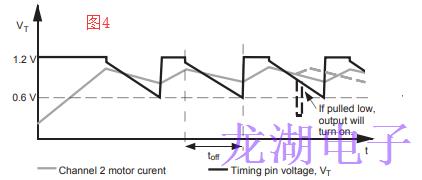

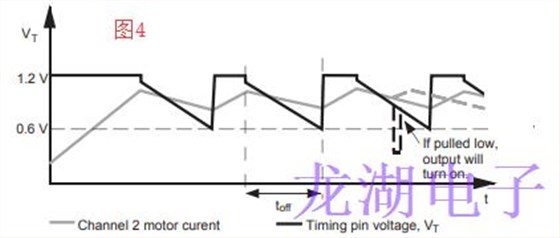

图3显示了同步操作期间的时序图,通道1被指定为主通道和通道,同步时,从器件的关断时间不受内部单稳态触发器的控制,但是通过关闭主人,通过增加定时电容值CT(从而增加关断时间),主机将始终在单稳态之前给出开启有源晶体振荡器触发脉冲,只要总职责周期(通道1和2占空比之和)小于100％,两个通道永远不会打开同时,单稳态触发器的操作如图4所示,在电动机电流输出开启状态下,VT电压为在T(定时)引脚处持续保持在约1.2 V的电压.

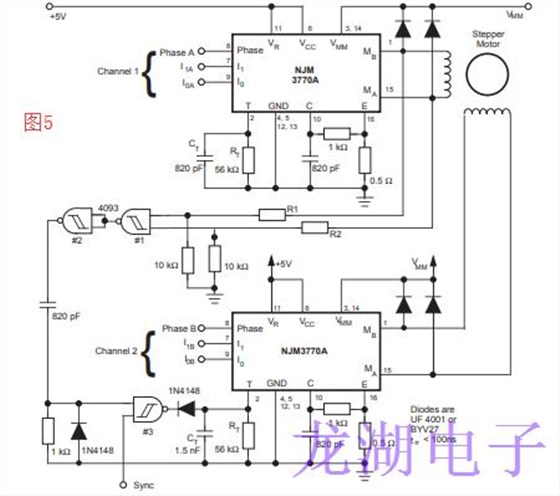

当达到电机峰值电流时,单稳态触发器触发,当CT通过RT放电时VT降低,在VT=0.6V时,比较器重置单稳态触发器,再次打开OSC晶振输出,连接到T引脚的外部吸收输出可以释放CT中的CT很短的时间,并导致立即开启,电路图如图5所示.4093CMOS施密特触发器NAND门和一些外部电路组件形成边缘检测器以产生同步脉冲,1号门检测到通道1的关闭状态,包括R1和R2的分压电阻网络减少了输入电压摆幅等于4093电源电压,如果VMM低于15 V,则VMM可以提供4093分压器网络可以省略.

要使RC振荡器与外部信号同步,您需要一些额外的晶体管,电阻和电容,同步电路用于同步两个RC振荡器或同步RC,具有外部同步脉冲的振荡器,为了使同步电路正常工作,自由振荡器频率应尽可能接近同步频率,主振荡器必须具有比从振荡器更高的频率,步进电机显着的优点之一是石英晶体振荡器能够在开环中精确控制系统,电动机的设计应该是振荡器在功耗方面,尺寸,输出功率,成本的角度来看是有效的.
