DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振

频率：125MHZ

尺寸：3.2x2.5mm

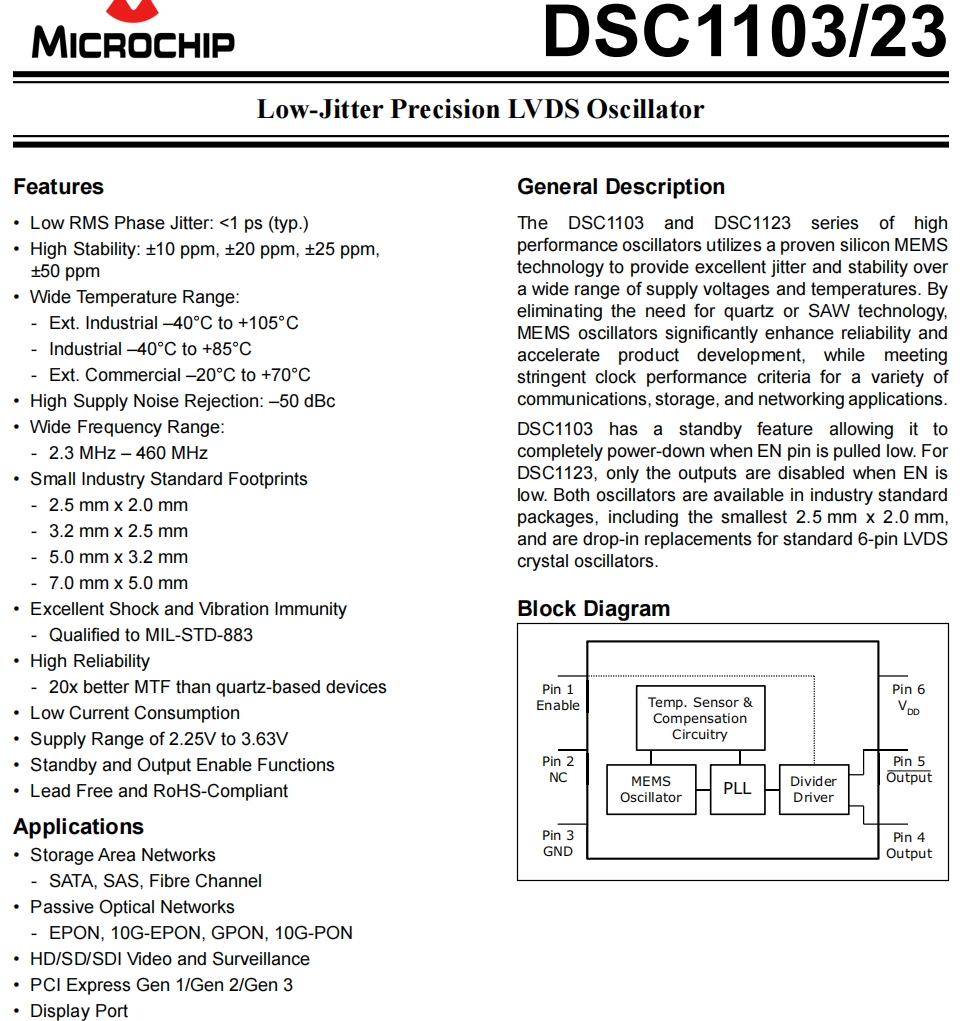

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振，尺寸3.2x2.5mm，频率125MHZ，欧美进口晶振，有源贴片晶振，OSC振荡器，有源振荡器，差分贴片晶振，差分晶体振荡器，低抖动晶振，DSC1103和DSC1123系列高性能振荡器采用了经过验证的硅MEMS技术提供卓越的抖动和稳定性广泛的电源电压和温度范围。通过消除了对石英或SAW技术的需要，MEMS振荡器显著提高了可靠性和加快产品开发，同时满足严格的时钟性能标准通信、存储和网络应用程序。

DSC1103差分贴片晶振具有备用功能，可用于EN引脚拉低时完全断电。对于DSC1123，当EN为低的两种振荡器都有行业标准封装，包括最小的2.5毫米x 2.0毫米，是标准6针LVDS的替代品晶体振荡器.DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振.

订购热线：0755-29952551

LH-1

LH-2

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振 参数表

Parameters

Sym.

Min.

Typ.

Max.

Units

Conditions

Supply Voltage (Note 1)

V DD

2.25

3.63

Supply Current

IDD

—

0.095

DSC1103, EN pin low; all
outputs disabled.

—

DSC1123, EN pin low; all
outputs disabled.

Frequency Stability

Δf

±10

ppm

Includes frequency
variations due to initial
tolerance, temp., and power
supply voltage.

±20

±25

±50

Aging - First Year

ΔfY1

±5

ppm

One year at +25°C

Aging - After First Year

ΔfY2+

—

<±1

ppm/yr

Year two and beyond at
+25°C

Start-up Time (Note 2)

tSU

T = +25°C

Input Logic Levels

VIH

0.75 x V DD

Input logic high

VIL

0.25 x V DD

Input logic low

Output Disable Time (Note 3)

tDA

Output Enable Time

tEN

DSC1103

DSC1123

Enable Pull-Up Resistor
(Note 4)

RPU

—

kΩ

Pull-up resistor exist.

LVDS Outputs

Supply Current

IDD

Output enabled, RL = 100Ω

Output Offset Voltage

VOS

1.125

1.4

R = 100Ω Differential

Delta Offset Voltage

ΔVOS

Peak-to-Peak Output Swing

VPP

350

Single-Ended

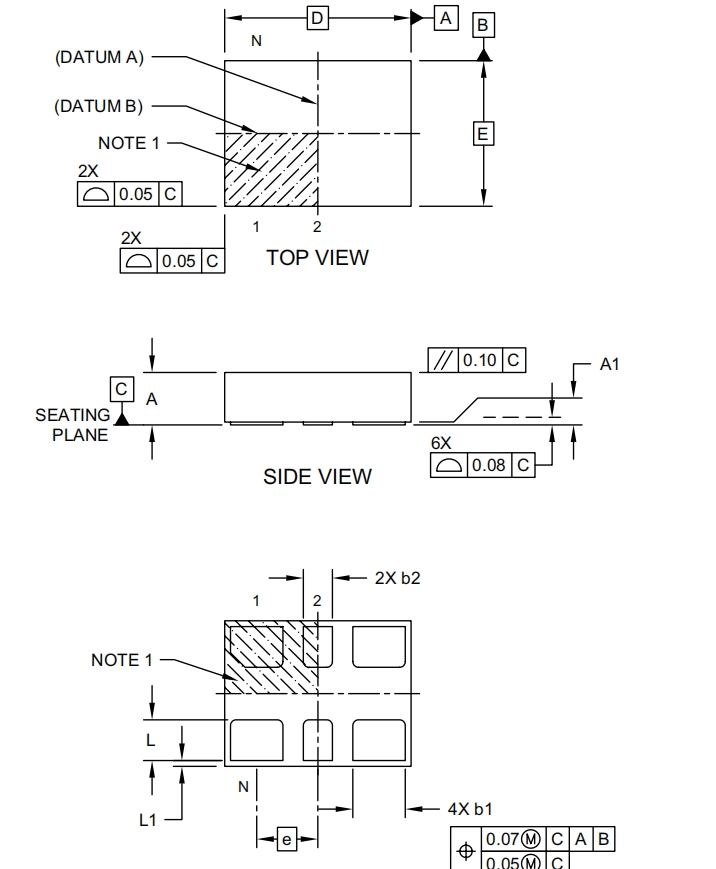

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振 尺寸图

差分晶振产品特性：

低RMS相位抖动：＜1 ps（典型值）

高稳定性：±10ppm、±20ppm、±25ppm，±50ppm

宽温度范围：

-外部工业–40°C至+105°C

-工业-40°C至+85°C

-外部商用-20°C至+70°C

高电源噪声抑制：-50 dBc

宽频率范围：

-2.3 MHz–460 MHz

小型行业标准足迹

-2.5毫米x 2.0毫米

-3.2毫米x 2.5毫米

-5.0毫米x 3.2毫米

-7.0毫米x 5.0毫米

卓越的冲击和振动抗扰性

符合MIL-STD-883

高可靠性

MTF是基于石英的设备的20倍

低电流消耗

供电范围为2.25V至3.63V

待机和输出启用功能

无铅且符合RoHS
