MERCURY晶振,贴片晶振,M49晶振

频率：3.2~70MHZ

尺寸：12.4*4.5*4.0mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-29952551

MERCURY晶振,贴片晶振,M49晶振,MERCURY电子实业有限公司成立于40多年前，1973年成为台湾首家石英晶体频率控制产品制造商。作为水晶行业的先驱，美科利通过研发许多新型尖端产品，不断满足市场需求。这些高精度产品中的许多都符合非常严格和精确的规格，并且它们也可用于微型表面贴装封装。频率范围从低KHz到800MHz。

石英晶振曲率半径加工技术：进口晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

玛居礼晶振	单位	M49晶振参数	石英晶振基本条件
标准频率	f_nom	3.2~70MHZ	标准频率
储存温度	T_stg	-10°C to +85°C	裸存
工作温度	T_use	-55°C to +125°C	标准温度
激励功率	DL	100µW Max	推荐:1μW ～ 100μW
频率公差	f_— l	±10,20,30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±10,30,50ppm	超出标准的规格请联系我们.
负载电容	CL	8~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +125°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

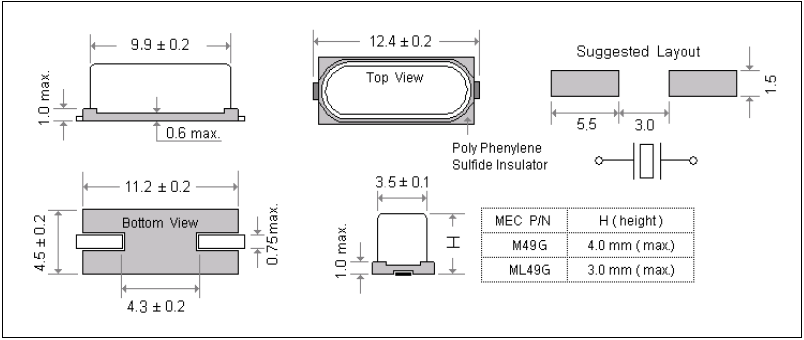

M49 ML49 12.4_4.5mm 49SMD

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些进口石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。MERCURY晶振,贴片晶振,M49晶振

石英贴片晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

超声波清洗:（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。
