频率：1-156.25MHZ

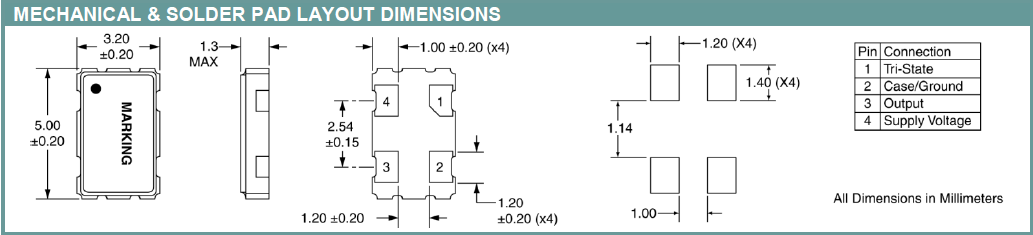

尺寸：5.0*3.2mm
贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
ILSI晶振,压控晶振,ISA20晶振，普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机高速安装,满足无铅焊接的高温回流温度曲线要求.
贴片晶振晶片边缘处理技术：32.768K晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。
|
ILSI晶振 |
单位 |
晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
1-156.25MHZ |
标准频率 |
|
储存温度 |
T_stg |
-50°C to +150°C |
裸存 |
|
工作温度 |
T_use |
-40°C to +85°C, -40°C to +105°C, or -40°C to +125°C |
标准温度 |
|
激励功率 |
DL |
100 µW Max |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50ppm, ±30ppm, ±25ppm, ±20ppm, ±15ppm, or ±10ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±100ppm, ±50ppm, ±30ppm, or ±20ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF to 32pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
1.操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
2.使用环境（温度和湿度）
请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。有源晶振,卫星导航晶振,ISA20晶振
晶振/石英晶体谐振器
激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 。有源晶振,卫星导航晶振,ISA20晶振
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。
ILSI晶振,压控晶振,ISA20晶振
自从欧盟颁布各项绿色环保指令（如RoHS）后，世界各国高信赖性四脚晶振已陆续制定公布相关之法令规章，推动「绿色产品」的发展。ILSI晶振电子为了对环境与人类贡献一己之力，导入绿色设计之概念，致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控振荡器,贴片晶振。
我们知道，人类的永续发展需要干净的环境，如果我们无线设备振荡器产品中的物质会对环境造成污染，影响到人类生存的基本条件，不论产品的功能再先进再齐全，也无法对环境与社会带来多大的帮助。
为追求生产绿色产品之目标，将环保理念纳入采购流程中，采购人员于收集市场资讯时，优先提供符合「ILSI晶振电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考，并依其要求提供符合规范之样品与规格。有源晶振,卫星导航晶振,ISA20晶振
原材物料承认时，采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告，经原材物料相关有源晶体振荡器审验单位审查通过后，方可使用。
