频率：8 MHz to 100 MHz

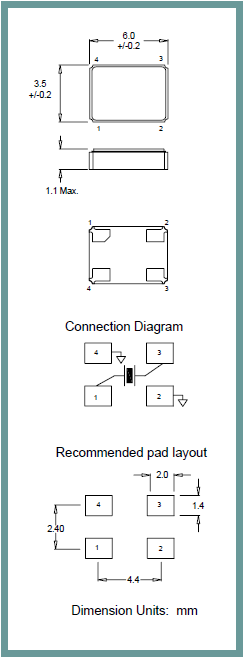

尺寸：6.0*3.5mm
ILSI晶振,贴片晶振,ILCX08晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
ILSI America成立于1987年，总部位于加州科斯塔梅萨。当时的商业模式很简单，成为恒温晶振和时钟振荡器的供应商，以支持北美频率控制市场。在随后的29年中，随着全球频率控制产品市场需求呈指数级增长和全球化，ILSI通过有机增长和收购应对不断变化的市场和客户群。ILCX08晶振,贴片6035封装晶振,金属面四脚谐振器
贴片晶振晶片边缘处理技术:贴片石英晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
|
ILSI晶振 |
单位 |
ILCX08晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8 MHz to 100 MHz |
标准频率 |
|
储存温度 |
T_stg |
-40° C to +85° C |
裸存 |
|
工作温度 |
T_use |
-0° C to +70° C |
标准温度 |
|
激励功率 |
DL |
500 uW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±30 ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
18 pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
晶体谐振器
如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.ILSI晶振,贴片晶振,ILCX08晶振
晶体振荡器
晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.
晶体滤波器
注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用.ILCX08晶振,贴片6035封装晶振,金属面四脚谐振器
公司金属SMD封装晶振产出事业废弃物先实施分类、暂存管理,依法委托合格业者清除、处理并上网申报.事业废弃物清理以回收、再利用之处理方式优先考量,无法回收再利用者以焚烧、掩埋方式处理.可回收再利用废弃物比例自2008年32%提升到2011年8月止53%,有效降低环境负荷.
针对公司制程所需使用危险物及有害物,评估使用低毒性物质(自2006年起已完全停用环保列管毒性化学物质);化学原物料依照危害特性分类存放,贮存设施符合法规要求;危害物质标示符合法规及GHS要求,6035贴片晶体作业场所备有物质安全资料表(MSDS);作业环境加强抽风换气依法实施作业环境测定;操作人员定期实施危害物训练,作业时确实穿着防护具并配置紧急处置器材.ILSI晶振,贴片晶振,ILCX08晶振
ILSI晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境,安卫手册’,以界定本公司环境,安卫管理系统之范围,包括任何排除之细节及调整,并指引环境,安卫管理系统与各书面、办法书之对应关系,包含在环境,安卫管理系统内之流程顺序及交互作用的描述.本公司环境,安卫管理系统之适用范围包含公司所有的活动、6035工业级贴片晶振产品及服务. ILCX08晶振,贴片6035封装晶振,金属面四脚谐振器
