ILSI晶振,温补晶振,I731晶振

频率：10-27.0MHZ

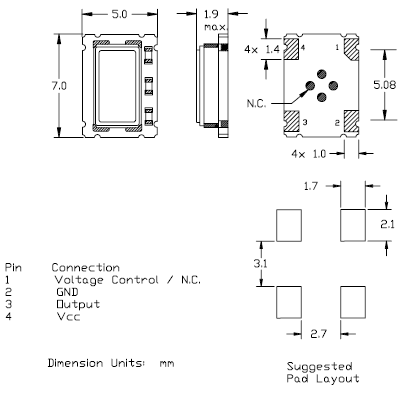

尺寸：5.0*7.0mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

订购热线：0755-29952551

ILSI晶振,温补晶振,I731晶振，7050mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
压电石英晶振主要是利用石英材料（水晶）的压电效应制成的电子原件和器件，压电效应是一种机电能量互换的现象，压电效应分为正压电效应和逆压电效应，正压电效应是以机械应力及，应变（形变）作用而使物体产生电荷或电压输出。逆压电效应是以电能输入使之产生机械能或，位移（形变）的输出。如果把交变电压施加到石英晶振芯片两个电极之间，当交变电压的频率与石英晶振芯片固有频率一致时，通过逆压电效应，芯片便产生机械振动，同时又通过正压电效应而输出电信号。石英晶振材料的压电效应是有方向性的，只有在电轴方向才具有压电效应。石英有天然自然的结晶体，也有人工制造的结晶体。天然石英和人造石英均为多面体形状。目前电子元器件使用的主要是人造石英材料。

ILSI晶振	单位	晶振参数	石英晶振基本条件
标准频率	f_nom	10-27.0MHZ	标准频率
储存温度	T_stg	-50°C to +150°C	裸存
工作温度	T_use	-40°C to +85°C, -40°C to +105°C, or -40°C to +125°C	标准温度
激励功率	DL	100 µW Max	推荐:1μW ～ 100μW
频率公差	f_— l	±50ppm, ±30ppm, ±25ppm, ±20ppm, ±15ppm, or ±10ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±100ppm, ±50ppm, ±30ppm, or ±20ppm	超出标准的规格请联系我们.
负载电容	CL	8pF to 32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +125°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

智能手机晶振,7050晶振,I731晶振

一般来说，微处理器的振荡电路由考毕兹电路显示派生如下：

镉和CG是外部负载电容，其中已建成的芯片组。（请参阅芯片组的规格）

Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。智能手机晶振,7050晶振,I731晶振

Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。

一个稳定的振荡电路需要的负电阻，其值应是晶振阻力的至少五倍。它可写为|-R|>5的Rr。

例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）以下说明：智能手机晶振,7050晶振,I731晶振

线路连接的电阻（R）与晶体串联

（2）从起点到振荡的停止点调整R的值。

（3）振荡期间测量R的值。

（4）你将能够获得负电阻的值，|·R|= R +的Rr，和RR =晶振的阻力。

附：所连接的电路的杂散电容，可能会影响测定值。

如果晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：

降低外部电容（Cd和CG）的值，并采用其他晶振具有较低负载电容（CL）。

采用具有较低电阻（RR）的晶振。

使用光盘和CG的不等价的设计。我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。

当有信号输出从XOUT但不辛，其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间，以驱动后端电路。

但1-5的方法上面提到的，你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助，如果你的问题不能得到解决。系统无法运行，因为石英晶体没有足够的输出波形振幅。

ILSI晶振,温补晶振,I731晶振

ILSI晶体科技本于‘善尽企业责任、降低小型家电产品贴片晶振对环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,产品同时也能达到国际环保、安全卫生标准.
ILSI晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。

ILSI晶振通过与地区的交流及社会贡献活动，为地区的环保做贡献。并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色高品质晶振产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.智能手机晶振,7050晶振,I731晶振

劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保差分输出压控晶振工作场所安全、实施员工健康管理’一直是ILSI晶体努力的方向,公司于2008年12月ILSI晶振,温补晶振,I731晶振
