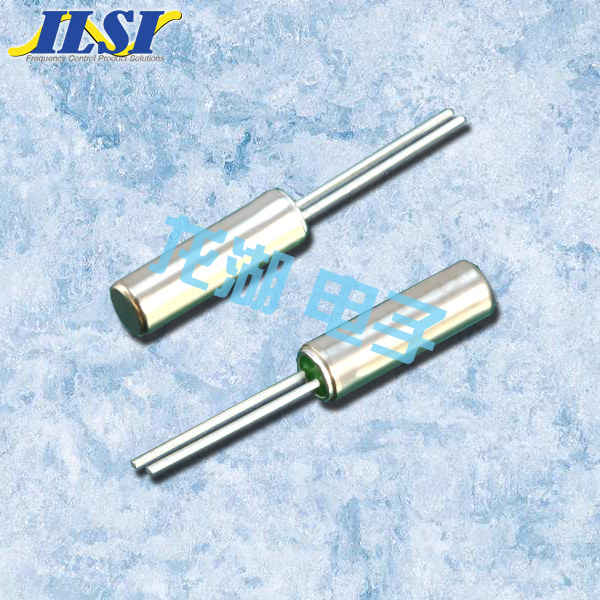

ILSI晶振,圆柱晶振,38晶振

频率：30 kHz to 192.000 kHz

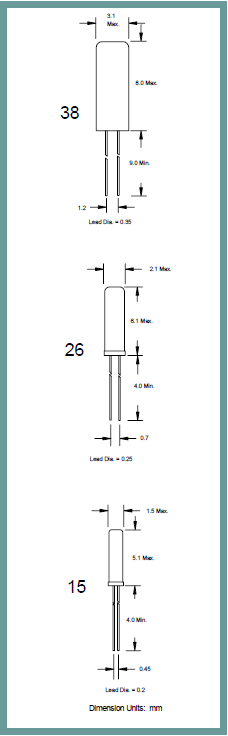

尺寸：3*8mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,圆柱晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

订购热线：0755-29952551

ILSI晶振,圆柱晶振,38晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,圆柱晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
1995年，ILSI北京中国办事处开业。1998年，ILSI美国公司搬迁到它现在的位置，这是一个位于内华达州里诺的10,000平方英尺的世界总部。1999年，ILSI香港中海物流中心开业。2007年ILSI韩国办事处的开业完成了我们在美国和亚洲提供OCXO晶振销售真正实体店的目标，这些实体由直接员工提供，以支持我们在北美，墨西哥，亚洲和欧洲快速增长的客户群。
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.38晶振,3*8尺寸圆柱晶体,32.768K插件谐振器

ILSI晶振	单位	38晶振参数	石英晶振基本条件
标准频率	f_nom	30 kHz to 192.000 kHz	标准频率
储存温度	T_stg	-40° C to +85° C	裸存
工作温度	T_use	-40° C to +85° C	标准温度
激励功率	DL	1 µW Max	推荐:1μW ～ 100μW
频率公差	f_— l	±20 ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	-0.034 ppm / ° C 2 Typical.	超出标准的规格请联系我们.
负载电容	CL	12.5 pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +125°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

38晶振,3*8尺寸圆柱晶体,32.768K插件谐振器

通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.ILSI晶振,圆柱晶振,38晶振
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.
SMD产品
SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.38晶振,3*8尺寸圆柱晶体,32.768K插件谐振器

ILSI晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境,安卫手册’,以界定本公司环境,安卫管理系统之范围,包括任何排除之细节及调整,并指引环境,安卫管理系统与各书面、办法书之对应关系,包含在环境,安卫管理系统内之流程顺序及交互作用的描述.本公司环境,安卫管理系统之适用范围包含公司所有的活动、KHZ千赫晶体产品及服务. 38晶振,3*8尺寸圆柱晶体,32.768K插件谐振器
ILSI晶体科技股份有限公司藉由环境,安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面,安卫危害鉴别作业,生产的环境安卫管理方案和内部稽核为手段,合理化推动环境,安卫管理,落实环境,安卫系统有效实施.并不断透过教育训练灌输员工环境,安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少32.768K圆柱晶振环境/安卫负担,并满足客户需求,获得客户的信赖而努力.ILSI晶振,圆柱晶振,38晶振
劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保低频音叉晶体工作场所安全、实施员工健康管理’一直是ILSI晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
