频率：8,0 ～ 66,0 MHz

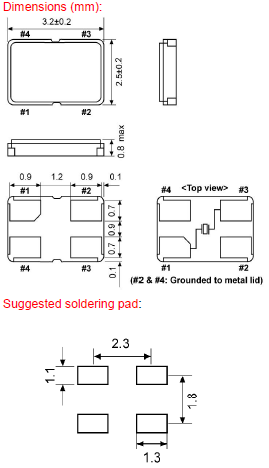

尺寸：3.2*2.5mm
Geyer晶振,贴片晶振,KX – 7晶振，3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
作为一个可靠的，成功的晶振事业合作伙伴，我们非常重视在开发阶段与客户的密切合作。这使我们能够确保我们能够为您提供您想要的和需要的。此外，我们的全球销售网络可在短交货期内保证GEYER ELECTRONIC产品在全球范围内的可用性。经济和以客户为导向的物流概念，如看板和船到货确保货物从我们的场地到您的制造现场的顺畅流动。KX–7晶振,欧美进口石英晶振,3225尺寸晶体谐振器
贴片晶振晶片边缘处理技术:SMD晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
|
Geyer晶振 |
单位 |
KX – 7晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8,0 ∼ 66,0 MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
|
工作温度 |
T_use |
-20° ~ +70°C |
标准温度 |
|
激励功率 |
DL |
100 µW typ., 200 µW max |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10 ~ ±50 ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10 ~ ± 50 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7 ~ 20 pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.Geyer晶振,贴片晶振,KX – 7晶振
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.KX–7晶振,欧美进口石英晶振,3225尺寸晶体谐振器
Geyer晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、4脚金属面石英晶振，普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.
Geyer晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.通过3225封装SMD晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.Geyer晶振,贴片晶振,KX – 7晶振
Geyer晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务. 对我们的3225石英贴片晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.KX–7晶振,欧美进口石英晶振,3225尺寸晶体谐振器
